recherches testeurs possedant console avec sortie Vga

[neslou]

Bonjour,
Je recherche des testeurs possedant une console old school mais avec une sortie vga pour tester le neslou sg1...
Lol.. En fait, il s agit du fameux scanline generateur tout simplement...mais vu que celui ci devient dur a trouver..j ai fait faire des protos.
A plus...
Neslou.

[Le Gil]

Je possède la dreamcast avec sortie VGA et avec un scanline generator externe fait par RAX. Si je peux être d'une quelconque utilité dis le moi.

[zouzzz]

Salut,
Pareil j'ai une DC avec câble VGA de Cabou.
Open pour des tests.

[neslou]

Ok zouzzz.
Attention pas de miracle c est juste un retro vga 2... Mais qui sera disponible..si les tests sont concluants.

[neslou]

les photos...

Une première...


Une deuxième...


Et une troisième...

[spectro2]

Salut Neslou,

Moi j'ai une Dreamcast en vga sans scanliner, et pour toutes les autres consoles (nes, snes, md, saturn, supergrafx, n64 ...) j'ai un 'slg in a box'.
Ok pour faire des tests

En tous cas c'est du super boulot encore une fois !!! Félicitations !!!!

[neslou]

Mais vous êtes tous déjà équipés tous ou quoi?
Comment tes consoles sont reliées sur ton "slg in à box" ça peut me donner des idées...pour la suite..
J essaye de faire des choses utiles et/ou qui répondent à un besoin... Et rien que pour moi..j avoue que que les consoles retro sans accessoires sur LCD c pas top..
Après, les solutions que j ai vues sont chères ....

[FruBash]

salut, à voir je ne me suis jamais posé la question pour mes jeux... après j'ai des écrans ; il faut voir pour le VGA ?

mais ce truc sert uniquement pour les LCD ?

ça m'intrigue ...

[spectro2]

Mais vous êtes tous déjà équipés tous ou quoi?
Comment tes consoles sont reliées sur ton "slg in à box" ça peut me donner des idées...pour la suite..
J essaye de faire des choses utiles et/ou qui répondent à un besoin... Et rien que pour moi..j avoue que que les consoles retro sans accessoires sur LCD c pas top..
Après, les solutions que j ai vues sont chères ....

Neslou, il y a quelques temps j'ai répondu sur un sujet scanliner ici : "http://x-community.1fr1.net/t193-generateur-de-scanlines-pour-neogeo-x" j'espère que tu trouveras ton bonheur.
Tu pourras voir mon montage avec un vidéo converter qui me permet en plus d'ajouter des scanlines sur des sources en HDMI et Y/Cb/Cr.
L'objectif à l'origine étant d'ajouter des scanlines à ma NGX, et je peux te dire que j'ai galèré avant d'y arriver
Je pourrais te donner plus de détail au besoin.

Pour répondre à FruBash, c'est utile pour tout moniteur ou TV (LCD,PLASMA, LED ...) NON Cathodiques car le but est de se rapprocher au mieux d'une image old school avec des lignes. Après il y a que les 'vieux' (j'ai 36 ans ) ou puristes qui on connu le jeu vidéo sur TV cathodique et qui se sentent frustré en branchant leur consoles retro sur leur LCD ... La première réaction que j'ai eu en voyant l'image était "Ho puxxxtain que c'est laid "
Et je ne me vois pas caser un cathodique de 50cm ou plus dans l'appart vu l'encombrement ...

[neslou]

Merci pour les infos spectro2.
Pour FruBash, oui pour le moment ce sera que pour les écrans modernes disposants d'une entrée vga (donc analogique)
Cette carte ne fait qu'insérer une ligne noire sur deux afin de reproduire l'effet "old school" de nos anciens écrans cathodiques qui du coup masquaient indirectement la faible résolution des consoles.
Pour le moment, il s'agit de prototypes basés sur des schémas trouvés un peu partout.
Quand mes compétences en électronique augmenteront et/ou si un électronicien se joint à nous on pourra faire évoluer tout ça.
L'idée est venue quand j'ai voulu en acheter un et que j'en trouvais nul part!!! Par ailleurs, ça s'inscrit dans les articles que je vais rédiger dans mon futur blog..
Pour les futurs testeurs;   , je ne sais même pas si cette carte fonctionnera..
Bonne journée à tous.

[FruBash]

Merci pour vos réponses 'vieux ; vieux' ? 20 ans avec dix ans 'd'expériences' ...

j'ai 30 Ans et gamin j'ai dosé sur des télés Brandt ! Mes parents les ont plus...
Ces deux ont étés utilisée pour pièces après leurs fin de vie (la dernière grosse de 70cm à lachée avant la TNT...)

j'avoue j'essai d'en garder une ou deux tube (pour le moment ça ne vaut pratiquement rien les CRT...)
et certains ont des réglages fort utiles (focus... )

Mais ce sujet est fort intéressant car c'est la jungles les écrans !

[neslou]

On va essayer les hors sujets svp?
Merci par avance pour votre compréhension.

[cyberxander]

J'ai une DC avec une VGA box sans scanliner si besoin, je suis motivé pour un test ;-)
Ce scanliner peut aussi fonctionner sur pc ? ayant des problemes avec les scanlines sur mame, je me demande si une solution matérielle comme la tienne fonctionnerait avec un pc ?

[neslou]

A tester en effet en lieu et place des filtres soft...

[zouzzz]

SG1 reçu, je fais les tests lundi matin et donne mes retours avant lundi soir.

[neslou]

Oki merci.
La poste a bien travaillée...

[spectro2]

Pareil pour moi, reçu aujourd'hui.

A première vue le matériel est super bien fini, la soudure ressemble à de la soudure industrielle, pcb avec signature Neslou (ça le fait bien !)
Ca respire la qualité professionnelle. Soit tu es un as de la soudure soit tu l'a sous-traité à une boite dans le domaine.
Beau produit !

Je test sur la DC dans les jours à venir.
Je vous tiendrai au courant tout comme zouzzz.

[neslou]

euh...non ce n'est pas moi qui ai fait ça... j'en suis pour le moment incapable.. et je laisse ça à ceux dont c'est le métier!
pourvu que cela fonctionne!!!

[spectro2]

Salut à tous,

J'ai terminé les tests du NeslouSG1.

J'ai pris 3 jeux :
- Capcom Vs SNK 2 (Dreamcast)
- Giga Wings 2 (Dreamcast)
- Super Ghouls 'n Ghosts (Super Nintendo)

Ma Dreamcast Euro est modée en VGA par mes soins avec interrupteur pour basculer sur la sortie vidéo d'origine + sortie son.



Voici le montage du NeslouSG1 :



Pour reprendre ce que j'ai dis précédemment, a première vue le matériel est super bien fini, la soudure ressemble à de la soudure industrielle, pcb avec signature Neslou (ça le fait bien !)
Ca respire la qualité professionnelle.

Premier test avec Capcom Vs SNK 2 (Dreamcast)
Affichage avec NeslouSG1 OFF :



Affichage avec NeslouSG1 ON + Scanlines Paires (WIDTH OFF):



Affichage avec NeslouSG1 ON + Scanlines Impaires (WIDTH OFF):



Affichage avec NeslouSG1 ON + Scanlines WIDTH ON :



Second test avec GigaWings (Dreamcast)
Affichage avec NeslouSG1 OFF :



Affichage avec NeslouSG1 ON + Scanlines Paires (WIDTH OFF):



Affichage avec NeslouSG1 ON + Scanlines Impaires (WIDTH OFF):



Affichage avec NeslouSG1 ON + Scanlines WIDTH ON :

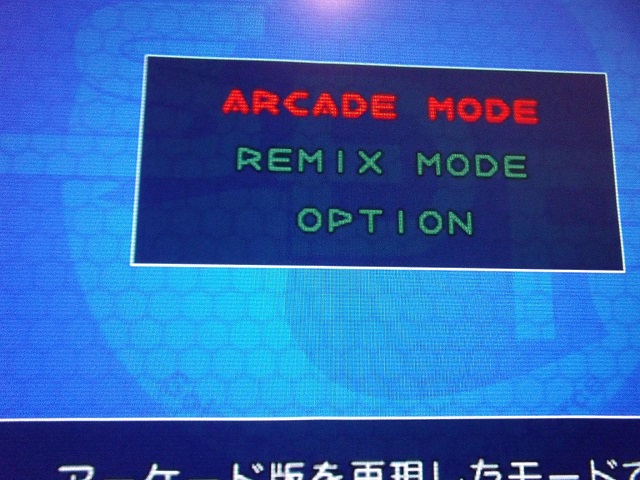

Troisième test avec le menu de GigaWings (Dreamcast)
Affichage avec NeslouSG1 OFF :



Affichage avec NeslouSG1 ON + Scanlines Paires (WIDTH OFF):



Affichage avec NeslouSG1 ON + Scanlines Impaires (WIDTH OFF):



Affichage avec NeslouSG1 ON + Scanlines WIDTH ON :




Dernier test avec Super Ghouls 'n Ghosts (Super Nintendo)
J'ai du brancher la prise péritel de la SNES sur l'entrée péritel de mon SLG-In-Box pour pouvoir sortir sur le VGA et y brancher le NeslouSG1
Ce test a été fait uniquement pour comparer les 2 scanliners, sachant que le SLG IN A Box n'est pas donné (169€ fdp out ...)

Affichage avec NeslouSG1 OFF :



Affichage avec NeslouSG1 ON + Scanlines Paires (WIDTH OFF):



Affichage avec NeslouSG1 ON + Scanlines Impaires (WIDTH OFF):



Affichage avec NeslouSG1 ON + Scanlines WIDTH ON :



Affichage avec SLG-In-A-Box + Scanlines Minimum :



Affichage avec SLG-In-A-Box + Scanlines Maximum :




Pour conclure, j'ai été vraiment surpris par le résultat car il reste très naturel avec des lignes visibles et n'affectants pas l'image, c'est à dire sans l'assombrir et sans présence d'artéfacts. Je n'ai pas eu besoin de toucher à la syncho, les larges lignes affichées grâce à l'interrupteur WIDTH n'a pas permis DANS MON CAS d'avoir un affichage fidèle d'une image CRT mais ça sera sans doute une option intéressante pour certains. L'affichage des lignes impaires ou paires fonctionne bien mais prenez votre loupe pour voir la différence

En comparant au SLG-In-A-Box j'ai été surpris d'avoir quasi la même image avec un réglage des lignes du SLG-In-A-Box au minimum !!
i Si on règle sur max les lignes sont super marquées beaucoup plus que sur un CRT, donc c'est moins naturel mais ça reste une histoire de gout.
Pour atteindre la perfection il lui faudrait une entrée Péritel pour lui coller toutes les consoles dotées de cette sortie.
Il manque aussi une inscription IN et OUT au niveau des prises VGA pour définir le sens de branchement.
A coté de ça rien à redire !

Je laisse Zouzzz faire son rapport, qui complètera sans doute le mien.

Et surtout un GRAND MERCI à Neslou pour m'avoir donné la possibilité de réaliser ce test.

Avantages :
Facilité d'utilisation => on branche et ça marche
Faible encombrement
Sans alimentation
Affichage de lignes naturelles
Surement moins cher qu'un SLG-In-A-Box ...

Inconvénients :
Moins paramétrable que le SLG-In-A-Box
Qu'une entrée en VGA (pas de péritel)

[neslou]

Merci spectro2 pour avoir prit le temps de tester le Neslou SG-1 ainsi que pour ce test très complet.

[spectro2]

Merci spectro2 pour avoir prit le temps de tester le Neslou SG-1 ainsi que pour ce test très complet.

C'était vraiment avec plaisir, étant passionné ça a été un vrai régal pour moi

J'aurai une chose à rajouter au test :
Les 3 potars R/V/B n'ont eu aucune incidence sur l'image que ce soit réglés au max ou au min, je m'attendais à assombrir ou ternir une des 3 couleurs mais ça n'a pas été le cas. Voilà tout.
Peut-être que zouzzz aura réussit à en faire quelque chose.

[neslou]

Je note toutes ces remarques pour la suite..et encore une fois merci...on va l'avoir notre solution française à force

[cyberxander]

Ça donne envie en tout cas :-)
Quand je pense à l'époque où j'ai découvert l'émulation au début des années 2000 et que je ne pigeais absolument pas l'utilité des scanlines, alors qu'aujourd'hui c'est absolument indispensable pour ma part...

[zouzzz]

Retour de test de cette fin de nuit et matinée.
J'ai testé sur 2 jeux sur console Dreamcast avec câble VGA Cabou branchée sur un moniteur LCD :

• Under Defeat (en TATE)

• Border Down (en YOKO)


1 : Photo avec SG-1 éteint.

2 : Photo avec SG-1 allumé, lignes largues et ODD.

3 : Photo avec SG-1 allumé, lignes petites et ODD.

4 : Photo avec SG-1 allumé, lignes petites et EVEN.

Les lignes petites sont peut-être un poil trop fines mais je pense que c'est du à la taille de moins écran (21 pouces).
Sur mon écran, le passage en VSYNC m'enlève les scanlines.

J'ai testé le réglage RGB mais cela ne donne rien.
Le fait d'allumer le SG-1 assombri légèrement l'écran, mais personnellement j'ai testé plusieurs générateurs de scanline et tous avaient cette particularité.

Pour ce qui est de la finition. Le SG-1 est clairement d'une fabrication professionnelle : soudures impeccables, interrupteurs robustes... Il est magnifique. Seul bémol, les potards sont raides et cassant, j'ai d'ailleurs cassé celui du Vert :

Avantages : (je reprends globalement ce qu'avait écrit spectro2)

• Simplicité d'utilisation

• Rempli parfaitement son rôle de générateur

• (Très) Faible encombrement

• Sans alimentation

• Très beau et classe avec signature de concepteur : whaw, ça la fait

• La robustesse (excepté pour les potards)


Inconvénients :

• Les potards trop fragiles et peu-être mal placés, je les aurais préféré au centre de SG-1.

• Les réglages RGB ne fonctionnent pas

• Manque une indication de branchement (coté DC / coté écran)


Pour moi, si les inconvénients sont corrigés ce SG-1 sera clairement le meilleur générateur de scanline que j'aurai touché.



-------------------


Neslou : je te retourne le SG-1 ? (je vais à la poste ce matin)

[neslou]

hello zouzzz,
Merci pour ton retour... et inutile de me le renvoyer, je considère que vous pouvez garder ce SG1 (les béta testeurs). C'est normal.
Je suis content globalement de ces retours pour un premier jet.. Je vais voir pour corriger les éléments les plus simples.
Merci à la communauté X pour vos différents tests.. je ferais également le mien quand le matos qui me manquent arrivera (ce sera sur une megadrive avec Everdrive).
Bonne journée.
