Cotations d'un panel de New Game N'Styl Empty Cotations d'un panel de New Game N'Styl

Message par zouzzz Mar 26 Mar 2013 - 9:21

Salut,

Pour ceux qui auraient une N'styl et qui voudraient changer de panel voici les cotes de débit et pliage pour un panel 2x7 boutons par joueur ABCD456 (ABCD pour MVS, ABC456 pour CPS2/Naomi et ABCD4 pour Atomiswave) + 4 autres (coins, start 1 et 2, service).
Je tâcherai de mettre une ou deux photos du panel peint et monté.

Cotations d'un panel de New Game N'Styl 830912562227Nstylepanel13
Lien : https://2img.net/r/hpimg15/pics/562227Nstylepanel13.png

Cotations d'un panel de New Game N'Styl 567192193624Nstylepanel23
Lien : https://2img.net/r/hpimg15/pics/193624Nstylepanel23.png

Cotations d'un panel de New Game N'Styl 420804610626Nstylepanel33
Lien : https://2img.net/r/hpimg15/pics/610626Nstylepanel33.png

Si vous voulez l'original 2x3 boutons   2 boutons start, prenez les cotes des trois boutons de la rangée supérieure liée aux sticks ainsi que les cotes rattachées aux deux boutons centraux d'entre-axe 138.
Les autres c'est moi qui les ai rajouté.
Note : le diamètre des trous est pour boutons vissables de diamètre 28.
Note 2 : désolé pour mon écriture, je ne peux pas faire mieux Sad.

Avant peinture :
Cotations d'un panel de New Game N'Styl 753037IMAG0441

Après peinture :
Cotations d'un panel de New Game N'Styl 311216IMAG0468
Cotations d'un panel de New Game N'Styl 379570IMAG0469
Cotations d'un panel de New Game N'Styl 466596IMAG0470

Posé :
Cotations d'un panel de New Game N'Styl 230227DSCF6757


Dernière édition par zouzzz le Mer 17 Sep 2014 - 11:08, édité 5 fois

_________________
Nicolas et Marjolaine
zouzzz
zouzzz
Admin

Messages : 8065
Date d'inscription : 22/10/2012
Localisation : Poitiers

http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Cotations d'un panel de New Game N'Styl Empty Re: Cotations d'un panel de New Game N'Styl

Message par unbreakable Mar 26 Mar 2013 - 10:22

Excellent boulot. Cool

_________________
Ma chaine de Piano Covers:
https://www.youtube.com/playlist?list=PL84B3EB68DA2765BC

Ma chaine de Synthétiseur Covers:
https://www.youtube.com/playlist?list=PLB2B0FC6E7C2D10CD

Ma page Facebook Piano Day:
https://www.facebook.com/PianoDay.Fr
unbreakable
unbreakable
Grand X
Grand X

Messages : 598
Date d'inscription : 17/01/2013
Age : 45
Localisation : Lyon

Revenir en haut Aller en bas

Cotations d'un panel de New Game N'Styl Empty Re: Cotations d'un panel de New Game N'Styl

Message par zouzzz Mar 26 Mar 2013 - 16:21

Ajout de photos avant et après peinture.

_________________
Nicolas et Marjolaine
zouzzz
zouzzz
Admin

Messages : 8065
Date d'inscription : 22/10/2012
Localisation : Poitiers

http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Cotations d'un panel de New Game N'Styl Empty Re: Cotations d'un panel de New Game N'Styl

Message par divus1 Lun 1 Avr 2013 - 21:53

Salut,
je te recontacte suite à mon appel sur un autre forum. Pour rappel j'ai pour projet de réaliser une borne homemade qui aura l'allure d'une New Games N'Styl (avec à l'intérieur une xbox1). Pour ce qui est de la conception du meuble, je n'aurai pas de problème pour concevoir la carcasse. Là où je flanche c'est au niveau du panel. Je fais appel à toi pour savoir si tu pouvais m'en réaliser un. J'ai trouvé sur la toile un panel 2x8 :

Cotations d'un panel de New Game N'Styl Pannelmodif1000

Je ne sais pas si tu peux me venir en aide mais j'essaie quand même. Si c'est possible pour toi, je peux te proposer 100€ (sans compter les fdp).
Voilà je te remercie d'avance même si ce n'est pas possible.
Bonne soirée.
avatar
divus1
Petit X
Petit X

Messages : 2
Date d'inscription : 01/04/2013

Revenir en haut Aller en bas

Cotations d'un panel de New Game N'Styl Empty Re: Cotations d'un panel de New Game N'Styl

Message par zouzzz Mar 2 Avr 2013 - 6:31

Salut,

Je ne peux personnellement pas t'en réaliser un, par contre je vais tacher d'en parler à mon responsable qu'il te fasse un devis.

Il me faudrait :

  1. les deux entre-axes des stick (vertical et horizontal)
  2. le diamètre des trous de passage des vis de maintient (exemple : 3.5 pour vis diamètre 3 mm)
  3. le diamètre des trous de passage des boutons (exemple : 28.5 pour vis diamètre 28 mm)


Je te tiens au jus.

_________________
Nicolas et Marjolaine
zouzzz
zouzzz
Admin

Messages : 8065
Date d'inscription : 22/10/2012
Localisation : Poitiers

http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Cotations d'un panel de New Game N'Styl Empty Re: Cotations d'un panel de New Game N'Styl

Message par divus1 Mer 3 Avr 2013 - 22:20

zouzzz a écrit:Salut,

Je ne peux personnellement pas t'en réaliser un, par contre je vais tacher d'en parler à mon responsable qu'il te fasse un devis.

Il me faudrait :

  1. les deux entre-axes des stick (vertical et horizontal)
  2. le diamètre des trous de passage des vis de maintient (exemple : 3.5 pour vis diamètre 3 mm)
  3. le diamètre des trous de passage des boutons (exemple : 28.5 pour vis diamètre 28 mm)


Je te tiens au jus.

Salut,
je n'ai pas tout compris surtout qu'entends-tu quand tu parles des 2 entre-axes des sticks? Pour le diamètre des trous, les boutons seront du 28mm donc c'est bon. Pour les vis de maintien c'est ok, ce seront des 3mm.
avatar
divus1
Petit X
Petit X

Messages : 2
Date d'inscription : 01/04/2013

Revenir en haut Aller en bas

Cotations d'un panel de New Game N'Styl Empty Re: Cotations d'un panel de New Game N'Styl

Message par zouzzz Mer 3 Avr 2013 - 23:42

Ok, c'est noté.
Les entres-axes sont ceux-ci :

Cotations d'un panel de New Game N'Styl 56095716XY

Donne moi les cotes X et Y que tu souhaites (fonctions des sticks que tu veux mettre). Aussi le nombre de boutons en plus des 2x8 que tu veux. Pour info le nombre de trous des boutons n'affecte en rien le prix.

J'ai demandé à mon responsable qu'il me donne un devis frais de port compris pour un panel non peint, charnière piano et attaches soudées. Il doit me donner sa réponse jeudi ou vendredi.

_________________
Nicolas et Marjolaine
zouzzz
zouzzz
Admin

Messages : 8065
Date d'inscription : 22/10/2012
Localisation : Poitiers

http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Cotations d'un panel de New Game N'Styl Empty Re: Cotations d'un panel de New Game N'Styl

Message par zouzzz Ven 8 Nov 2013 - 14:32

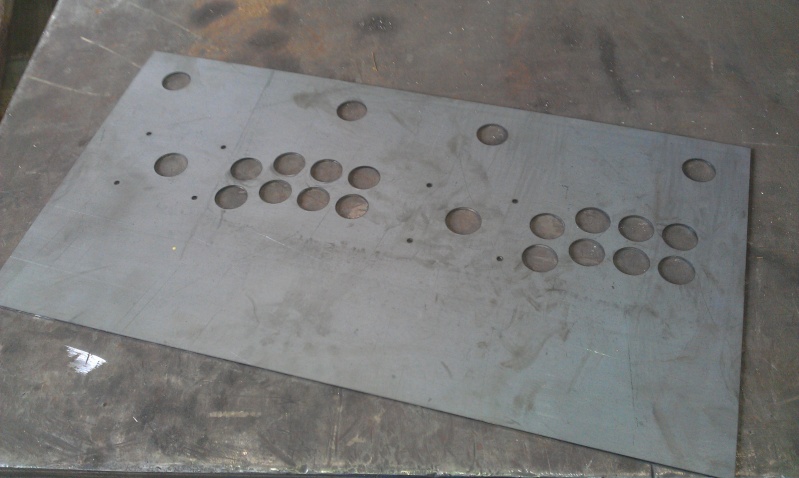

Un panel en cours de fabrication pour un membre du forum :

Cotations d'un panel de New Game N'Styl Imag1112


2 x 8 boutons par joueurs + 4 boutons (divers).

_________________
Nicolas et Marjolaine
zouzzz
zouzzz
Admin

Messages : 8065
Date d'inscription : 22/10/2012
Localisation : Poitiers

http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Cotations d'un panel de New Game N'Styl Empty Re: Cotations d'un panel de New Game N'Styl

Message par zouzzz Ven 22 Nov 2013 - 13:11

Une fois poncé, plié et soudé :
