Tuto : Monter un stick Zippy sur votre panel N'Styl
Salut,

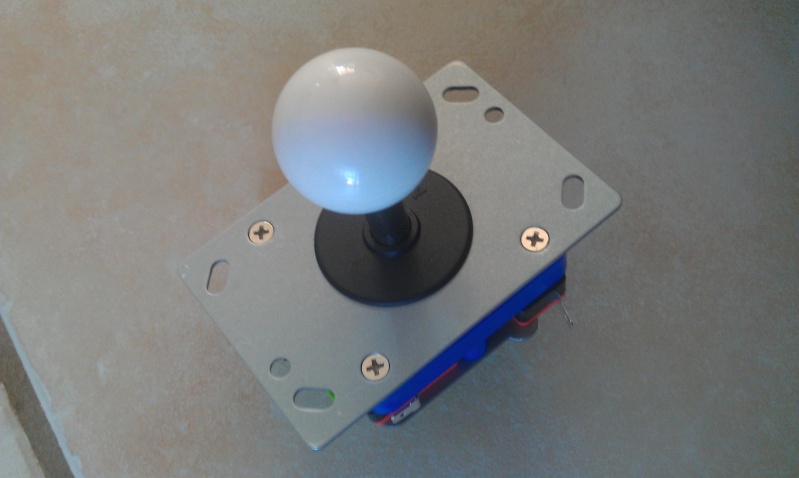

Ce tutoriel va vous donner une méthode pour pouvoir remplacer les fameux stick à lamelles originaux N'Styl par des sticks Zippy à switchs. Ces derniers sont disponibles à la vente autour d'une douzaine d'€ l'unité, switchs compris.
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0924](https://i.servimg.com/u/f71/17/92/84/71/imag0924.jpg)
Les trous de fixation du panel N'Styl n'ont pas les même entre-axes que ceux du Zippy. Pour éviter de repercer le panel et de le transformer un gruyère, nous allons réaliser une pièce métallique qui viendra pincer et encadrer le Zippy avec des trous de reprise pour le panel. J’appelle la pièce : pincette.
Schémas de principe :
![Tuto : Monter un stick Zippy sur votre panel N'Styl A10](https://i.servimg.com/u/f71/17/92/84/71/a10.jpg)
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0925](https://i.servimg.com/u/f71/17/92/84/71/imag0925.jpg)
Plan de fabrication :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0917](https://i.servimg.com/u/f71/17/92/84/71/imag0917.jpg)
Matière : acier (S235) ou inox (304)
Épaisseur : 3 à 5 mm
Conseil :
Préférez une découpe laser pour la fabrication et de l'inox pour la matière.

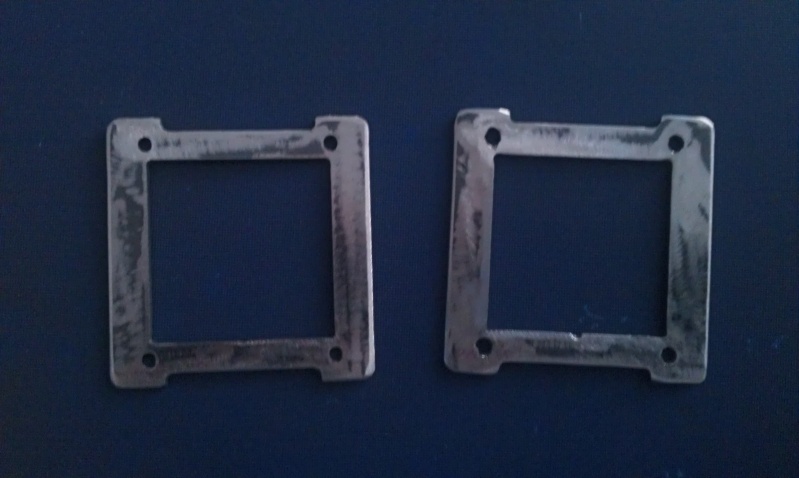

Pièce fabriquée (découpe plasma) :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0916](https://i.servimg.com/u/f71/17/92/84/71/imag0916.jpg)
Peinture, un coup de bombe rapide, les pièces ne se verront pas une fois en place :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0918](https://i.servimg.com/u/f71/17/92/84/71/imag0918.jpg)

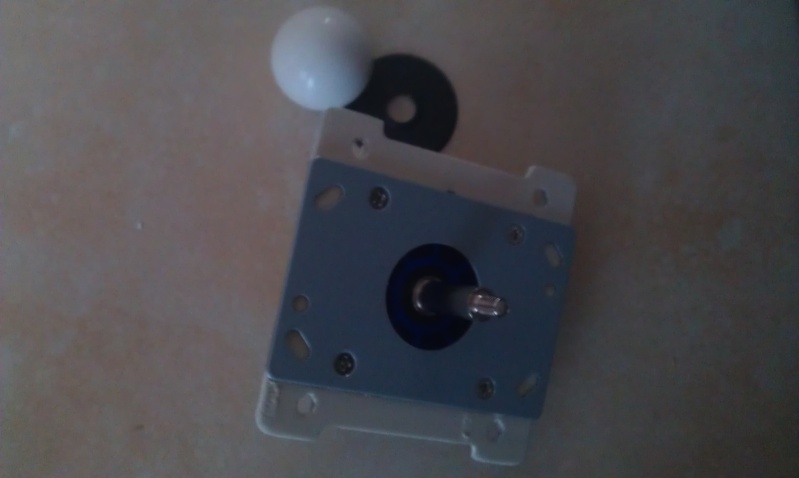

Démontage du stick Zippy et mise en place de la pincette :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0922](https://i.servimg.com/u/f71/17/92/84/71/imag0922.jpg)
Démontage du stick original :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0923](https://i.servimg.com/u/f71/17/92/84/71/imag0923.jpg)

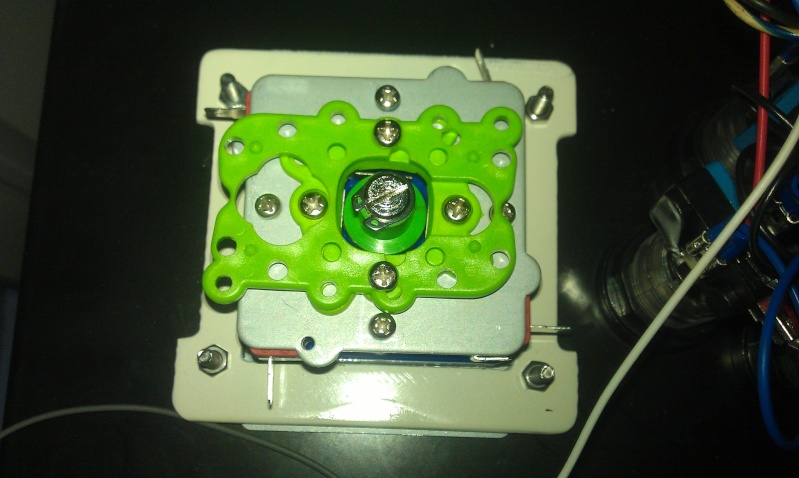

Montage du stick Zippy avec pincette avec écrous et contre-écrous :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0920](https://i.servimg.com/u/f71/17/92/84/71/imag0920.jpg)
Photo à droite avant et à gauche après :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0919](https://i.servimg.com/u/f71/17/92/84/71/imag0919.jpg)
Ce tutoriel va vous donner une méthode pour pouvoir remplacer les fameux stick à lamelles originaux N'Styl par des sticks Zippy à switchs. Ces derniers sont disponibles à la vente autour d'une douzaine d'€ l'unité, switchs compris.
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0924](https://i.servimg.com/u/f71/17/92/84/71/imag0924.jpg)
Les trous de fixation du panel N'Styl n'ont pas les même entre-axes que ceux du Zippy. Pour éviter de repercer le panel et de le transformer un gruyère, nous allons réaliser une pièce métallique qui viendra pincer et encadrer le Zippy avec des trous de reprise pour le panel. J’appelle la pièce : pincette.
---------------------
Schémas de principe :
![Tuto : Monter un stick Zippy sur votre panel N'Styl A10](https://i.servimg.com/u/f71/17/92/84/71/a10.jpg)
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0925](https://i.servimg.com/u/f71/17/92/84/71/imag0925.jpg)
Plan de fabrication :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0917](https://i.servimg.com/u/f71/17/92/84/71/imag0917.jpg)
Matière : acier (S235) ou inox (304)
Épaisseur : 3 à 5 mm
Conseil :
Préférez une découpe laser pour la fabrication et de l'inox pour la matière.
---------------------
Pièce fabriquée (découpe plasma) :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0916](https://i.servimg.com/u/f71/17/92/84/71/imag0916.jpg)
Peinture, un coup de bombe rapide, les pièces ne se verront pas une fois en place :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0918](https://i.servimg.com/u/f71/17/92/84/71/imag0918.jpg)
Démontage du stick Zippy et mise en place de la pincette :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0922](https://i.servimg.com/u/f71/17/92/84/71/imag0922.jpg)
Démontage du stick original :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0923](https://i.servimg.com/u/f71/17/92/84/71/imag0923.jpg)
Montage du stick Zippy avec pincette avec écrous et contre-écrous :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0920](https://i.servimg.com/u/f71/17/92/84/71/imag0920.jpg)
Photo à droite avant et à gauche après :
![Tuto : Monter un stick Zippy sur votre panel N'Styl Imag0919](https://i.servimg.com/u/f71/17/92/84/71/imag0919.jpg)
Dernière édition par zouzzz le Mer 17 Sep 2014 - 11:11, édité 4 fois
Re: Tuto : Monter un stick Zippy sur votre panel N'Styl
Du bon boulot. Mais pour la découpe au laser c'est pas tout le monde qui doit avoir ce genre d'appareil non?
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
unbreakable- Grand X
- Messages : 598
Date d'inscription : 17/01/2013
Age : 48
Localisation : Lyon
Re: Tuto : Monter un stick Zippy sur votre panel N'Styl
Non effectivement
. Il faut passer par le laseriste ou chaudronnier du coin, ce genre de pièce ne vaut pas très cher si on fournit le plan.
La découpe plasma va aussi (c'est ce que j'ai utilisé) mais les coupes sont moins nettes et les trous "patates".
J'ai ajouté un schéma de principe.
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
La découpe plasma va aussi (c'est ce que j'ai utilisé) mais les coupes sont moins nettes et les trous "patates".
J'ai ajouté un schéma de principe.
