Réalisation d'un Adaptateur SD par et pour la communauté X Empty Réalisation d'un Adaptateur SD par et pour la communauté X

Message par neslou Mar 15 Jan 2013 - 14:39

Bonjour,
Dans ce topic nous allons essayer de faire la synergie de certaines compétences des membres de ce forum afin de réaliser le fameux Adaptateur SDCard et cela de façon industrielle.
L'objectif étant de le faire réaliser à bas coût, de façon propre et que tout un chacun puisse avoir le sien sans devoir bricoler au niveau matériel.

Pour le moment, je ne sais pas si le projet aboutira mais je ferais mon maximum pour que le bébé accouche Very Happy

Phase N°1 :
Aussi, dans une première phase je recherche une personne ayant des compétences en électronique et qui sait retoucher des schémas sous eagle afin de croiser les pistes (utilisation de via) et effectuer une validation avant soumission pour devis a plusieurs sociétés.

Si tel est votre cas, merci de me contacter par MP uniquement (de façon à ne pas sucharger le fil de la discussion du projet).
Je ferais des synthèses régulièrement pour faire le suivit de l'état d'avancement de ce projet.

Merci par avance.
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty [Phase N°1] Réalisation & Validation du schéma électronique.

Message par neslou Mar 15 Jan 2013 - 14:45

Réservé Phase 1 : Partie Schéma - Validation / hardware / dimension
---------------------------------------------------------------------------------------
UPDATE du 15 Janvier 23h00.
---------------------------------------------------------
Schéma à ajuster (quand j'aurais trouvé comment le faire ou si une personne qui connait un peu le logiciel Eagle vient me donner un coup de main Smile )

Miniature :
Réalisation d'un Adaptateur SD par et pour la communauté X Pcb_sd11

Schéma grand format
Réalisation d'un Adaptateur SD par et pour la communauté X Pcb_sd11

---------------------------------------------------------------------------------------
UPDATE du 16 Janvier 14h00.
---------------------------------------------------------
Alors, en attendant du renfort Very Happy , j'ai reçu ce matin le fameux SD Sniffer. Il s'agit d'une carte SD<->SD qui sert nottament a faire du debug, diagnostique de port SD/MMC.

Voici les photos de la bête :
Réalisation d'un Adaptateur SD par et pour la communauté X Sdsnif10


Réalisation d'un Adaptateur SD par et pour la communauté X Sdsnif11


Réalisation d'un Adaptateur SD par et pour la communauté X Sdsnif12

Voici les liens pour les schémas et autres informations :

Schéma :
schema

Fichier Eagle:
Fichier Eagle

Alors j'ai pas mal avancé mais malheureusement au final je reste au même point que certains membres du forum, à savoir la carte est reconnue mais le jeux ne se lance pas (que celui ci soit l'original Ninja Master, ou un autre sur une SD moddée). Il semblerait qu'il y ait une histoire de masse quelque part car sinon tout est ok.

Je vais uploader les photos de mon avancée...

Alors, il faut avouer que j'ai du matériel de vrais newbies (fer à souder avec panne normale, pas le truc ultra cher de précision de la mord qui tue, une troisième main pour tenir les éléments à souder, et des fils de couleurs pour bien m'y retrouver car même avec une feuille de papier et des indications sur le pcb, quand on retourne la carte, c'est facile de s'y perdre.

Alors histoire de parler de la même chose, je reprend le Pinout SD Card "officiel" et mon Sniffer SDCard.
Réalisation d'un Adaptateur SD par et pour la communauté X Pinout10

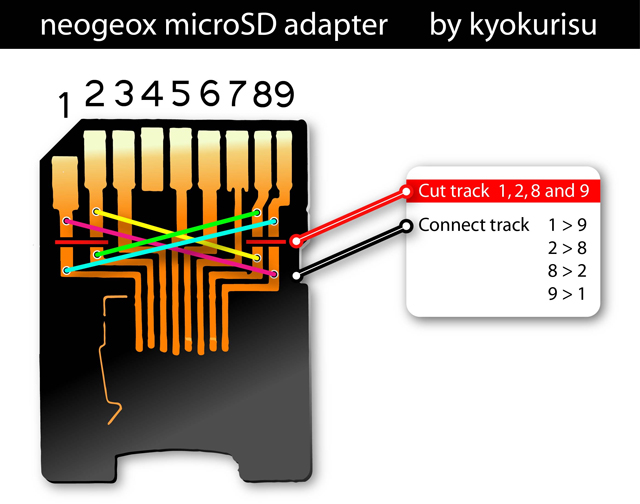

Donc, par rapport à l'excellent tutorial de K4Y :
Modification d'un adaptateur micro SD en GameCard
La numérotation va différer un peu, mais le principe reste le même:
Réalisation d'un Adaptateur SD par et pour la communauté X Neox1110

Pour clarifier un peu tout cela et éviter toute ambiguité, on va convenir d'une "nomenclature"
Réalisation d'un Adaptateur SD par et pour la communauté X Conven10

Et un schéma pour dire ce que j'ai réalisé aujourd'hui (certe sans succès mais la carte originale de Ninja Master ne passe pas non plus sans rien modifier Very Happy )
Réalisation d'un Adaptateur SD par et pour la communauté X Conven10

---------------------------------------------------------------------------------------
UPDATE du 17 Janvier 14h00.
---------------------------------------------------------
Bonjour,
Un petit update pour signaler qu'entre les problèmes mécaniques (taille de la SD Card, connecteur du support de lecteur SD embarqué dans la console qui assure mine de rien un certains nombre de fonction) d'autres problèmes concernant la taille des fils (et oui on ne fait pas ce qu'on veux à niveau là et il faut respecter un certains nombres de conditions et de calculs apparemment pour dimensionner la section de ces fils et/ou piste sinon chute de la tension perte de l'intensité requise de fonctionnement etc...)=> du coups, seul le modding de l'adaptateur MicroSD/SD avec les précautions et modifications qu'on connait fonctionne pour le moment.

Je suis donc obligé de revoir intégralement ma copie (et mes révisions par la même occasion Very Happy ) en établissant un cahier des charges plus réaliste (consultation des normes (sdcard.org / vérification des pré-requis sur la documentation officiel du constructeur Ingenic du SOC JZ4770, etc...)

Autant dire que je ne chôme pas.

J'essayerais de mettre à jour mes avancées régulièremment.

---------------------------------------------------------------------------------------
UPDATE du 18 Janvier 17h50.
---------------------------------------------------------
Hello,
Un update pour dire que la tâche est ardue et qu'il existe de grosses différences entre les discussions franco/française et les discussion Franco/chinoise....
Pas de conclusion trop hâtives pour le moment, mais le challenge est à la hauteur...
Pour faire simple....le coût d'un prototype est assez élevé (plus que je pensais) et les chinois demande un nombre minimum de commande assez élevé (MOQ = Minimum Order of Quantity)..... du coup balle au centre.... alors que je n'ais toujours pas validé les contraintes physique et l'aspect pratique du futur adaptateur!!!
J'attend un adaptateur flexible (même si c'est moche, je souhaiterais que cela marche au moins) avant de poursuivre avec une carte SD -> MicroSD qui réponde à nos besoins....

En tout cas, beaucoups de contacts, beaucoups d'english, et beaucoups de conversations pour le moment...mais rien d'acté!!
@bientôt.

---------------------------------------------------------------------------------------
UPDATE du 20 Janvier .
---------------------------------------------------------
Je continue toujours à creuser le web et multiplier les recherches et contacts pour simplifier la mise en place du Hack SD Card.

Je suis tomber sur une modification sympa qui permet de limiter le nombre de soudure pour ceux qui voudraient tenter l'aventure de la rallonge SD.

Astuce de la nappe de lecteur D7

Réalisation d'un Adaptateur SD par et pour la communauté X 03_goo11

En espérant que la semaine qui arrive s'annonce plus fructueuse.... Very Happy


Reste a effectuer :
  • Trouver une compétence pour modifier et ajuster ce schéma sous Eagle (Croisement des pistes - Vérification dimensions)

  • Remarques diverses auxquelles j'aurais pas pensé...


Dernière édition par neslou le Lun 21 Jan 2013 - 0:52, édité 9 fois
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty [Phase N°2] Recherche de Prestataires pour Prototypage & Devis

Message par neslou Mar 15 Jan 2013 - 14:47

Réservé Phase 2 : Recherche de partenaires - Soumission schéma -Devis - Négociations
---------------------------------------------------------------------------------------
UPDATE du 24 Janvier 11h30.
---------------------------------------------------------------------------------------
Bonjour à toutes et à tous...
Je continue toujours mon travail concernant la réalisation de notre adaptateur SD Card Neo-Geo X Very Happy
Je suis toujours en "pourparler" avec une short list de fournisseurs pour donner naissance à du concret et des quotations devraient me parvenir durant la semaine.
A ce titre,un sondage a été réalisé et en attendant des choses précises, votre avis est important (et nous donnera du poids dans de futures négociations).
Votre participation nous est très précieuse. Nous vous remercions de prendre le temps de participer à notre sondage.

Edit du 30 Janvier (nous avons dépassé les 100 réponses Very Happy Very Happy Very Happy
Merci d'utiliser le lien ci dessous..
Sondage des membres du Forum Neo Geo X (2) si le premier lien ne fonctionne plus...

@Bientôt.


Dernière édition par neslou le Mer 30 Jan 2013 - 12:03, édité 3 fois
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty [Phase N°3] Etude coût de revient & faisabilité du projet

Message par neslou Mar 15 Jan 2013 - 14:50

Réservé Phase 3 - Projet viable ou pas? Y a t'il un intérêt et une demande suffisante pour le faire en pré-série...
-----------------------------------------------------------------------------------------------
UPDATE DU 28 Janvier 2013
-----------------------------------------------------------------------------------------------

Bonjour,
Avant de vous donner les résultats du sondage, je tenais à vous remercier pour votre fort taux de participation!
Il est indéniable qu'il y a un intérêt pour ce genre d'adpatateur, mais pas à n'importe quel prix.
Si des personnes visitants ce site ont la possibilité de prendre en compte les résultats de ce sondage, ce serait une excellente chose.

Merci encore pour votre implication : (102 Participants)
Réalisation d'un Adaptateur SD par et pour la communauté X 102_pa10

Réponse question N°1:
Réalisation d'un Adaptateur SD par et pour la communauté X Questi10

Réponse question N°2:
Réalisation d'un Adaptateur SD par et pour la communauté X Questi11

Réponse question N°3:
Réalisation d'un Adaptateur SD par et pour la communauté X Questi12

Réponse question N°4:
Réalisation d'un Adaptateur SD par et pour la communauté X Questi13

@Bientôt!




Dernière édition par neslou le Lun 28 Jan 2013 - 10:42, édité 1 fois
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty [Phase N°4] Go ou NoGo

Message par neslou Mar 15 Jan 2013 - 14:52

Réservé phase N°4 - En fonction de l'étape N°3 on y va ou pas Very Happy
------------------------------------------------------------------------------------------------------------------
UPDATE du Samedi 23 Février 2013.
------------------------------------------------------------------------------------------------------------------

Hello,
En réponse à mes récentes relances de ces derniers jours...une petite mise à jour..

""Hi Neslou,

I have spoken to our CAD department, they have advised that the soonest they will be able to send these files over to you will be the end of next week (27th/28th) February.

They will do their best to send them over sooner if possible.""

Ensuite, après le GO, ce sera 3/4 semaines de délais pour la livraison des prototypes..lol
Faut pas être pressé avec eux... heureusement, que je ne le suis pas Very Happy


Dernière édition par neslou le Sam 23 Fév 2013 - 10:57, édité 1 fois
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par zouzzz Mer 16 Jan 2013 - 10:37

Salut,

Je vais te faire une news.

Bonne chance.

_________________
Nicolas et Marjolaine
zouzzz
zouzzz
Admin

Messages : 8039
Date d'inscription : 22/10/2012
Localisation : Poitiers

http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par horn.c Mer 16 Jan 2013 - 13:05

Pas mal ton sniffeur sd! je penses que c'est la meilleure solution en rajoutant un interrupteur on pourrai même revenir a la config de base pour l'utiliser sur le pc.
Ainsi on aurait juste une micro sd a acheter en plus de notre sniffeur.
C'est surement plus fiable dans le temps et ça fait plus pro que nos adaptateurs homemade.


Dernière édition par horn.c le Mer 16 Jan 2013 - 14:45, édité 2 fois
horn.c
horn.c
Grand X
Grand X

Messages : 307
Date d'inscription : 18/11/2012

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par neslou Mer 16 Jan 2013 - 13:51

Salut horn.c,

Avant toute chose, je dois préciser que je ne suis pas un expert en électronique, loin de là Very Happy
Je débute pour ainsi dire, mais comme j'ai envit de m'améliorer je me lance..

horn.c a écrit:la partie mâle ne devrai pas plutot être au format SD?
>> En fait, il existe deux Sniffer SD d'après ce que j'ai vu sur internet :
1 => SD vers SD (je l'ais reçu ce matin et je suis en train de travailler dessus, mais ça coince déjà lol. J'expliquerais en détail plus tard)
2 => MicroSD vers MicroSD (celle qui pour le moment me semble plus appropriée car de plus petite taille et surtout il n'y a pas beaucoup de place entre la console handheld et les bords du Dock Station)

horn.c a écrit: et si tu veux garder le format micro pour la partie lecteur, il serai judicieux de placer deux micro inter unipolaire ou un seul bipolaire afin de remettre le tracé au format d'origine pour pouvoir ecrire cette micro sd a partir d'un pc sans avoir besoin de racheter un adaptateur sd/microsd...
Euh... Embarassed c'est presque du chinois pour moi là...
De toute façon, il faudra en effet, une carte MicroSD et son adaptateur dans tous les cas (Pas plus de 5€ pour une carte MicroSD de 4Go Kingston et son adaptateur SD). Je m'explique :
La carte micro SD sera lue sur le PC avec son adaptateur pour y mettre les fichiers. ensuite l'adaptateur MicroSD ira sur le "nouveau montage" dans la console, la microSD dans le slot du "nouveau montage". Bon je sais c pas clair..

En tout cas, merci pour tes remarques.
Neslou.
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par horn.c Mer 16 Jan 2013 - 15:02

la borne cd ne sert a rien? wp ça sert a rien non plus non? fait attention d'inséré la carte avant l'allumage
le fait qu'il n' y a pas de switch de protection antiecriture ne pose il pas problème? sinon juste une encoche suffirai
horn.c
horn.c
Grand X
Grand X

Messages : 307
Date d'inscription : 18/11/2012

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par mishima33 Mer 16 Jan 2013 - 15:12

Bonjour à tous,
bravo pour l'idée, noob en electronique et en mod de carte SD je vais suivre vos avancées !

merci à vous
avatar
mishima33
Petit X
Petit X

Messages : 2
Date d'inscription : 16/01/2013

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par neslou Mer 16 Jan 2013 - 15:33

mishima33 a écrit:Bonjour à tous,
bravo pour l'idée, noob en electronique et en mod de carte SD je vais suivre vos avancées !

merci à vous

Alors on est deux !!!!! Very Happy Very Happy Very Happy

En tout cas, faut se lancer et comme je suis en train de me mettre à l'électronique en partant de zéro (from scratch), je me disait que c'était l'occasion.
En tout cas, bienvenue.
Neslou
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par neslou Mer 16 Jan 2013 - 15:58

horn.c a écrit:la borne cd ne sert a rien? wp ça sert a rien non plus non? fait attention d'inséré la carte avant l'allumage
le fait qu'il n' y a pas de switch de protection antiecriture ne pose il pas problème? sinon juste une encoche suffirai

Bonnes remarques!!! ATTENTION sur les photos du site sparkfun il y a 11pins mais moi sur l'adaptateur que j'ai reçu ce matin il n'y en a que 9 de visible en tout cas.
Oui pour insérer la carte avant allumage.
Pour le lock, protection anti-écriture, en effet, il n'y en a pas mais sur l'adaptateur microSD + SD que j'y met oui Very Happy
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par miki33 Jeu 17 Jan 2013 - 14:14

déja bonjour ,
1 énorme merci a tout le taf que tu as déja effectuer j ai lu est vue tes schémas ben c est impressionnent j espere que ton projet va aboutir, malheureusement je n y connais rien en informatique pas contre je serais la quand tu commercialisera tes cartes Very Happy
miki33
miki33
Petit X
Petit X

Messages : 46
Date d'inscription : 17/01/2013
Age : 41
Localisation : pas loin de bordeaux....

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par neslou Jeu 17 Jan 2013 - 14:55

miki33 a écrit:déja bonjour ,
1 énorme merci a tout le taf que tu as déja effectuer j ai lu est vue tes schémas ben c est impressionnent j espere que ton projet va aboutir, malheureusement je n y connais rien en informatique pas contre je serais la quand tu commercialisera tes cartes Very Happy

Et ben déjà, un Grand Merci à toi pour tes encouragements... ça fait toujours plaisir!
Sinon, rendons à césar ce qui appartient à césar, d'autres membres de ce forum et plein de personnes ont ouvert la voie avant.
Me concernant, j'essaye juste d'apporter quelque chose à ma manière, quelque chose de vivant et de vibrant en ayant du plaisir à le faire tout en apprenant beaucoups de choses...
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par Sharkutor Jeu 17 Jan 2013 - 15:09

Je n'y connais rien en éléctronique, je ne serais d'aucune aide malheureusement…

Mais bon courage, tout le monde est derrière toi !!! Wink Content de voir un projet comme ça voir le jour !
Sharkutor
Sharkutor
Petit X
Petit X

Messages : 84
Date d'inscription : 08/01/2013
Age : 41

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par neslou Jeu 17 Jan 2013 - 15:15

Sharkutor a écrit:Je n'y connais rien en éléctronique, je ne serais d'aucune aide malheureusement…

Mais bon courage, tout le monde est derrière toi !!! Wink Content de voir un projet comme ça voir le jour !

Et moi content de voir que je ne suis pas seul Very Happy
Sinon, j'avance pas mal mais rien de concret donc je préfère attendre d'avoir plus de matière à poster ici en terme de suivit.
J'ai commencé aussi la phase 2 officieusement pour le moment, et c'est ça qui m'a permit de voir qu'on ne pouvait pas faire ce que l'on veut..en raison de normes de fabrications etc.. et aussi sur le positionnement du produit lol.. donc patience.
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par miki33 Jeu 17 Jan 2013 - 22:05

bonjour,
C' est tout a fait normal d encourager les gens comme toi qui font tout pour nous permettre de tirer au maximum les capacités de la console.
miki33
miki33
Petit X
Petit X

Messages : 46
Date d'inscription : 17/01/2013
Age : 41
Localisation : pas loin de bordeaux....

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par zouzzz Jeu 17 Jan 2013 - 22:16

Pas de vente - achat dans cette section miki33, j'ai édité ton post.
Merci.

_________________
Nicolas et Marjolaine
zouzzz
zouzzz
Admin

Messages : 8039
Date d'inscription : 22/10/2012
Localisation : Poitiers

http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par TrOm@ Ven 18 Jan 2013 - 11:19

sur un forum pour réaliser soit même une insoleuse j'ai trouvé ce commentaire qui date de 2 mois :

Pour info, chez Conrad.de il est possible de télécharger un logiciel gratuit qui permet de dessiner le schéma électronique, d'obtenir une nomenclature avec prix ainsi qu'un routage automatique avec une vue 3D (Target 3001!) - Il est possible de commander directement le PCB

Je suis allé sur le site de Conrade mais j'ai rien trouver sauf le logiciel TARGET 3001 à 145€ Mad
TrOm@
TrOm@
Moyen X
Moyen X

Messages : 131
Date d'inscription : 29/12/2012
Age : 45
Localisation : Oise

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par neslou Ven 18 Jan 2013 - 11:29

Merci de l'info TrOm@,

Un lien vers le fils de discussion?
145€ ça fait cher quand même sachant qu'eagle est gratuit pour les montages ne dépassants pas la taille de 10cm*8cm et que c'est semble t'il une référence pour faire réaliser ces Circuits imprimés.
En tout état de cause, et compte tenu des pb avec le PCB je vais suremment orienté ma réflexion sur une Carte SD custom ou un PCB souple un peu comme ceux qu'on trouve dans les nappes (écrans etc..)

_________________
Neslou : L'essentiel, c'est vous!
Electronique / RetroGaming & RetroComputing
Site Web de Neslou
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par TrOm@ Ven 18 Jan 2013 - 11:45

Moi ce qui m'interresse dans ce commentaire c'est surtout le fait de pouvoir faire son PCB sur mesure et le faire fabriquer avec un coup variant suivant la quantité je pense.

Maintenant je survole les insoleuses en occasion (20€ sur le boncoin) même si je n'est encore aucune idée de comment ça marche Razz

Après j'ai trouvé des fabricants de ce type mais pas le temps de entrer en contact de suite, je verrais plus tard ou alors si quelqu'un s'en charge
TrOm@
TrOm@
Moyen X
Moyen X

Messages : 131
Date d'inscription : 29/12/2012
Age : 45
Localisation : Oise

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par neslou Ven 18 Jan 2013 - 11:51

lol tu débutes aussi en électronique alors? Very Happy
Je vais regarder ton lien merci.

_________________
Neslou : L'essentiel, c'est vous!
Electronique / RetroGaming & RetroComputing
Site Web de Neslou
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par TrOm@ Ven 18 Jan 2013 - 11:55

Comme tout le monde ici non???
J'ai déjà bidouillé des PSX et des Wii mais la c'est de l'orpheverie diabolique Twisted Evil

Edit : dans le lien c'est un exemple de fabrication et quand on regarde de près le nombre de piste notre adaptateur c'est de la rigolade.
Mais ça ne règle pas le problème de la carcasse de l'adaptateur. Je me demande si il est possible de fabriquer un PCB aux dimensions exact d'une carte SD standard fini
TrOm@
TrOm@
Moyen X
Moyen X

Messages : 131
Date d'inscription : 29/12/2012
Age : 45
Localisation : Oise

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par neslou Ven 18 Jan 2013 - 12:14

Ah ouiais! Nous on est des rigolos quand on voit les pistes qui mènent à la mémoire NAND mais bon c'est pas soudé à la main là Smile

_________________
Neslou : L'essentiel, c'est vous!
Electronique / RetroGaming & RetroComputing
Site Web de Neslou
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Réalisation d'un Adaptateur SD par et pour la communauté X Empty Re: Réalisation d'un Adaptateur SD par et pour la communauté X

Message par leopold75 Dim 20 Jan 2013 - 20:25

hello,

Très beau projet, je serai très partant pour faire partie des heureux élus.
Sujet a suivre, que je suivrais.

Merci et félicitation.
avatar
leopold75
Petit X
Petit X

Messages : 15
Date d'inscription : 09/01/2013

Revenir en haut Aller en bas

Page 1 sur 9 1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
