Re: SD-hack par Steward Fu

[vladimir37]

Si je pense qu'il a bien coupé et shunté comme sur les schémas du début de topic, par contre c'est du beau travail il à fait ça proprement
j'aimerais bien avoir la marque de son adaptateur parce qu'il à l'air plus simple que celui que j'ai...
Ou alors et j'y ai bien pensé, il à passé un coté à la dremel afin de découvrir toutes les pistes et de pouvoir travailler correctement.
Sinon j'avais une autre idée et si des forumeurs sont prêts à donner leurs avis sur cette idée :
Pourquoi ne pas réaliser un tipon avec toutes les pistes adaptées à notre application et ensuite réaliser le circuit qui ne sera composé que des pistes, on renferme le tout dans un adaptateur SD et le tour est joué enfin je pense
Pour le moment je ne peux me lancer faute de temps mais moi je me serais dirigé vers cette modif plus fiable que de la micro soudure aléatoire.
A+

c'est une sandisk, j'ai la même et je me posais aussi la question du plastique noir qui était a la vertical il la couper je me disait bien pour faire c'est soudure.

[axnslash]

comment tu sais que c'est cette marque car sur la video on voit rien...
Tu le connais peut-être ?

[jeanclaudio]

rien ne vous empeche de prendre des fils dans un cable telephone
c'est pas compliqué même pour les bourrins de la soudure comme moi! et sur la vidéo le mek a mis le paké sur létain! ya 4 cou de cutter a donner et 4 fils a souder... c'est pour ça kil y a toujours pas de tuto ? ça prends plus longtemps de faire les photos que de faire la manip allez les gars courage! ya garou qui vous attend.

Si quelqu'un se sent de le faire pour les petits copains contre finances...

est ce vraiment simple pour quelqu'un n'ayant jamais fait de soudure?

J'aimerais vraiment tater du Garou...

[vladimir37]

comment tu sais que c'est cette marque car sur la video on voit rien...
Tu le connais peut-être ?

Non mais la deuxième photo page 4 dont je parle.

[axnslash]

comment tu sais que c'est cette marque car sur la video on voit rien...
Tu le connais peut-être ?

Non mais la deuxième photo page 4 dont je parle.

Ah ok j'avais pas fait gaffe que tu avais modifié un adaptateur et ça marche alors chez toi ta modif ?

[vladimir37]

Malheureusement non mais je vais réessayer demain. Je posterai des photos si j'y arrive.

[horn.c]

on voit pas bien sur la photo tu a bien coupé les pistes aprés avoir souder les 4fils?c'est bizarre que ça fonctionne pas?

[bibougreg]

on voit pas bien sur la photo tu a bien coupé les pistes aprés avoir souder les 4fils?c'est bizarre que ça fonctionne pas?

oui, les pistes originales ont été coupees
pour ma part, c'est le deuxieme adaptateur correctement cablé qui ne fonctionne pas. je pense que ca vient plus du formattage de la sd ou du fichier config qui cloche...

[JRbaka]

Bon je viens de tester avec cette rallonge:


La nappe est beaucoup trop fine, ont dirais du fil...

[bibougreg]

La nappe est beaucoup trop fine, ont dirais du fil...

c'était prévisible... est ce que tu a réussi a ouvrir le coté adatateur? si oui peux tu poster des photos?
merci a toi

[JRbaka]

Voila le travail... si je puis dire. Les 2 extrémités démonté.

Finalement je vais relier les 2 avec une nappe informatique.

[k4y]

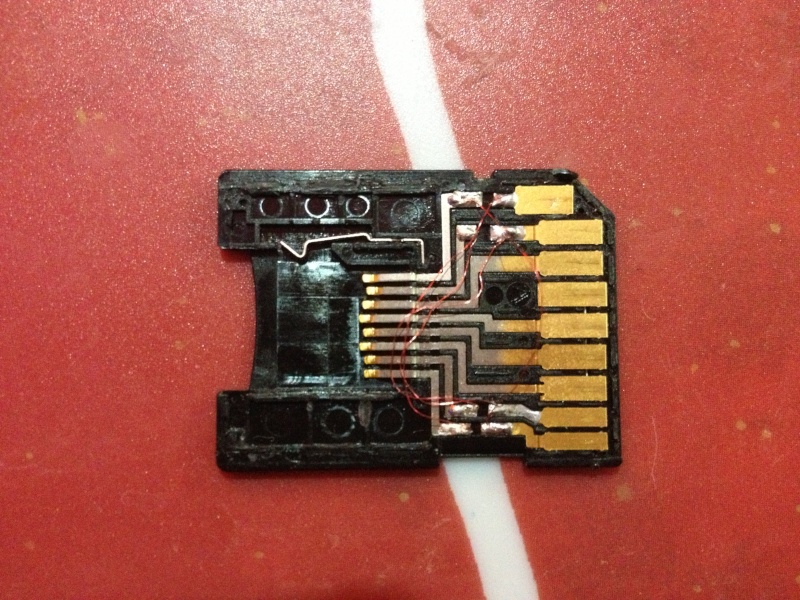

alors, j'ai cablé une carte proprement


j'ai tout testé au multimlètre

je l'ai formaté en FAT et nommé card_game

j'ai fais un fichier conf dans lequel j'ai mis:
card_game_work_path=/mnt/mmc/card_game/
card_game_number=11

sur la carte j'ai 11jeux
nommés game1 game2....tous en .fba fonctionnel
toutes mes illsutrations sont en png nommés game1.png, game2.png

et la console ne la reconnait pas...
des suggestions?

comment créer un fichier conf, il y a une manip spéciale a faire? c'est peut etre la que j'ai merdé

dans ma sd j'ai mis :
card_game_work_path=/mnt/mmc/card_game/
card_game_number=1
card_game_number=2
card_game_number=3 etc..

Bonsoir, j'ai pu tester la méthode de la modification de adaptateur micro SD.
Tout fonctionne correctement, apparemment il n'y as pas vraiment de taille spécifique pour les fichiers .png, on peut très bien avoir jaquettes en 209x209 px

j'ai tester un jeu cps2, il y a le son, on entend le jeu tourner, mais aucun affichage.

voici une vidéo de la bête.

https://www.youtube.com/watch?v=pVcNTdTWt_A

bon même avec tous ça j’espère qu'ils vont quand même sortir d'autre jeux sur gamecard en format boite :/

ya quelque chose qui m'intrigue la, sur la vidéo regarder a partir de la deuxième minute et 11 secondes agrandissez la vidéo regarder bien j'ai l'impression qu'il y a aucune connexion de faite sur les coupures des 4 pines je me trompe ou pas a moins que c'est moi.

Oui j'ai coupé les 4 pistes.


c'est une carte dane elec que j'avais depuis des lustres, plus simple a démonter et a travailler que les sandisks.

[zouzzz]

Salut k4y,
J'ai fusionné tes messages, évites les multiposts (cf aux règles du forum).

Merci.

[JRbaka]

Franchement bravo !! avec quel matériel a tu fait ça ?

[Ripper_Bel]

@ k4y

Chapeau pour ta réalisation :jaloux:

[TrOm@]

Vous êtes quand même des grands malades, ça vous arrive de dormir?

[zouzzz]

ça prends plus longtemps de faire les photos que de faire la manip

J'ai été tuto-maker sur gx-mod et je peux te dire que dans 90% des manips c'est le cas : faire un tuto c'est long, plus long que la manip totale.

[leatherface]

Le mec qui se mouille pas... même pour 5/10 euros
"Allez-y les gars, achetez, testez, faites un tuto bien complet et après j’achèterai."

N'ayant pas le nécessaire pour souder, je dois en même temps acheter tout le nécessaire en plus de la rallonge SD soit bien plus que 5/10 euros au final, alors si c'est pour rien...

[zouzzz]

No soucy leatherface, c'était un trait d'humour.

[k4y]

J'ai utilisé un fer à souder Antex 15 W, un cutter et une pince pour couper les pistes.
Pour les fils, j'ai dénuder un vieux kit piéton nokia.
L'adaptateur SD lui est un vieux dane elec.

Ouvrir la carte avec un scalpel ou un cutter en faisant bien attention de ne pas couper les pin de la microSD





On extrait les 4 pins que l'ont découpe en deux, puis on étame les extrémités
Attention, ne surtout pas les étamer dans la carte SD sous peine de tout faire fondre.




Pour les fils, On dénude un câble audio, en général il y a toujours deux gros fils multi brins rouge et cuivré.
Je conseil de prendre uniquement les rouges, car il sont plus pratique pour voir si le
blindage à bien été enlevé au extrémités.



on gratte ensuite le blindage de chaque coté un cutter



et on soude l'ensemble des fils en suivant bien le schéma plus haut.



Voilà pour ce qui est de la partie matériel, maintenant pour la partie soft :

- Formater la micro Sd en FAT16 ou FAT32, puis la renommer en card_game
- Il faut Créer un dossier "card_game" à la racine de votre carte.
- Pour Convertir les roms, il vous faut le convertxrom disponible sur le forum.
- Renommer la rom obtenue en "game1.fba"
- pareil pour l'icone du jeu, il suffit de prendre un fichier .png et le renommer en "game1.png" ( taille conseillée : 209x209px)
- Il faut crée un fichier .txt que l'on renomme ensuite en "game_card_configure.conf"
- Maintenant éditez le fichier "game_card_configure.conf" avec notepad et rajouter les lignes suivantes :



Si vous voulez rajouter plus d'un jeu, il suffit de rajouter à la suite :
card_game_number=2
card_game_number=3 etc...

- Voilà ! glissez tous vos fichiers dans le dossier card_game et Enjoy

[Raul06]

Un ENORME merci pour tes explication très détaillé

demain je m y colle !!!!!

félicitation

[Fei]

WOW k4y... Ta technique est mortelle et super clean.
D'un coup tu me donne envie de tester sans que ça finisse en carnage.
En tout cas bravo et merci pour le tuto !

[pumbly]

Bon je savais qui fallait que je modif un adaptateur sd, mais la j'en suis sur, demain je m'y met, surtout que j'en ai au moins 3 ou 4, le fer j'ai exactement le meme antex 15w faut que je trouve le fil, est que fil de nappe peut faire l'affaire?

[k4y]

Bon je savais qui fallait que je modif un adaptateur sd, mais la j'en suis sur, demain je m'y met, surtout que j'en ai au moins 3 ou 4, le fer j'ai exactement le meme antex 15w faut que je trouve le fil, est que fil de nappe peut faire l'affaire?

le problème avec le fil de nappe, c'est qu'il est conducteur sur toute sa surface, à moins de laisser le câble autour et là ça risque d'être trop épais. Sinon du fil kynar fin?

[JRbaka]

je pense a voir fait un bon cablage, mais rien

J'ai l'impression que quand je veux nommé ma carte MicoSD c'es plutot l'adaptateur microSD -> USB qui porte le nom "game_card"

Comment savoir si c'est bien ma microSD qui s'appelle "game_card" ?
