G-Pad de la Handheld : Réparation !

[Pof]

Bonjour tout le monde.

Rencontrant un souci avec le pad de ma NGX: problème de "clic clic" à droite et vers le bas
j'ai hésité à contacter le SAV suite à l'arrivée du Firmware 500 et de tout ce que ça implique.

Je me suis donc lancé dans la réparation de mon Pad et vais vous en faire profiter,
si jamais vous vous en sentez, vous saurez ainsi à quoi vous attendre
(j'espère que ça vous sera utile, n'hésitez pas à poster vos questions ou suggestions)

1 - Se procurer des micro-switch par tous les moyens:

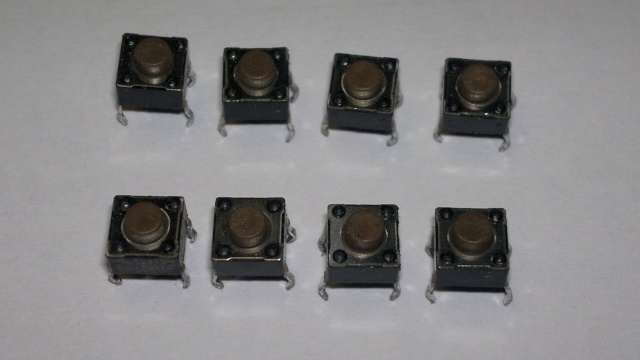

Il va nous falloir des poussoirs de ce type: On peut acheter ceux-ci sur les sites spécialisés tels que Conrad ou Selectronic.

Il sont également présent dans beaucoup de nos petits appareils électro-ménager-tv-hifi (hors d'usage de préférence  )
 Personnellement j'ai récupéré les miens sur la façade d'un vieux lecteur DVD.

2 - Démontage de la bestiole:
C'est pas très compliqué, la marche à suivre à déjà été abordée,
/!\Point important: un support propre afin d'éviter de rayer votre écran, le cas échéant prévoyez de travailler sur un carré microfibre, c'est parfait
 dévissage des 8 petites vis sur le pourtour de la console,
 déplissage délicat du capot arrière (en faisant levier avec une vieille carte de crédit par ex)
 attention aux boutons L1,L2,R1,R2 et leurs petits ressorts, ils ont vite fait de sauter.
 voilà sur quoi on tombe:

3 - Dévissage du coté Pad:
Voici le coté qui nous intéresse:
 Soyez S.U.P.E.R vigilent à la petite nappe souple et à ses soudures qui relie la carte du pad à la carte principale : en rouge
Dévisser les 5 vis indiquées en Bleu
 Encore une fois, faites ATTENTION aux petits ressorts des touches L1 et L2

4 - Démontage du Pad proprement dit:
Dé-clipsez le carter plastique qui maintient les poussoirs directionnels : 2clips en Bordeaux

Et retirez-le délicatement.

Mettez de coté tous les petits morceaux et ressorts afin de ne rien perdre:

5 - Dé-soudage des poussoirs défectueux:

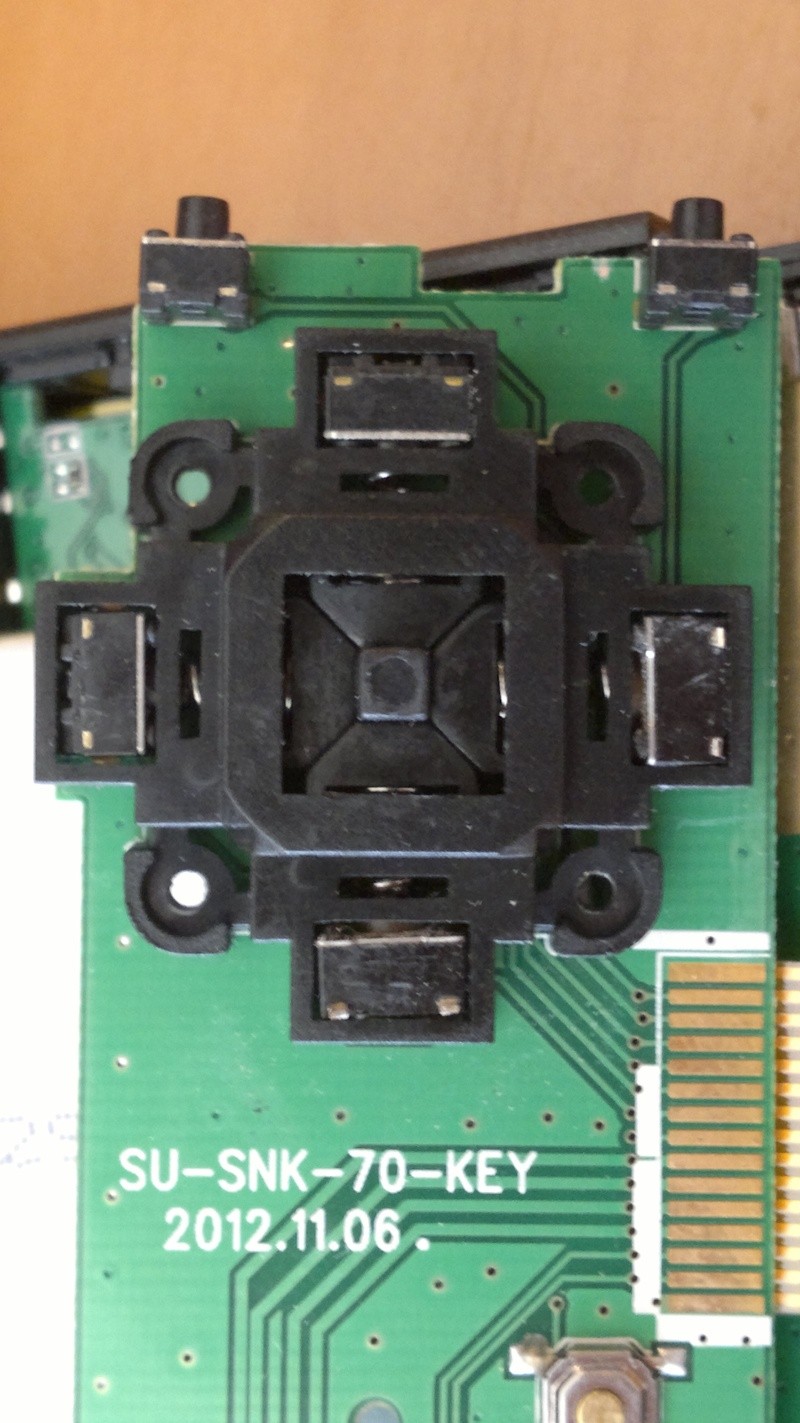

Voici donc la carte et ses poussoirs à nu:

pour les dé-souder, vous pouvez utiliser un fer à souder+pompe à dessouder, un fer à dé-souder, de la tresse à dé-souder ou une station à air chaud,
mais afin de ne pas endommager ou décoller les pistes électroniques, n'utilisez pas un fer de plus de 20w,

 et... ...vous plantez pas de poussoir: la carte est à l'envers   donc la droite à gauche
Perso, j'ai utilisé un fer à dé-souder.
Me suis un peu raté, j'ai légèrement griffé le vernis vert, si ça vous arrive aussi, ne vous en faites pas, rien de grave

6 - Préparation des nouveaux micro-switchs:
Cela ne se vois pas bien sur les photos, mais la partie poussoir de mes switchs de rechange (en marron)
est bien plus haute que celle de ceux d'origine...

à gauche: ceux d'origine      à droite les nouveaux

il a donc fallu que je les rabotent à l'aide d'une petite lime , en évitant de préférence d'actionner le poussoir pendant la manoeuvre.
 Un conseil: si vous vous dites "c'est suffisant" , C'EST FAUX   ça n'est jamais assez
je m'y suis repris à 4 fois: remonter, tester, ça coince, démonter, limer, remonter, tester, ça coince...etc...
Une fois en place, après le 1er raccourcissement: c'est encore trop, il faut presque moitié moins

7 - Soudure des nouveaux micro-switchs:
Bah tout est dans le titre

Attention toutefois sur l'une des 2 soudures par switch,  à ne pas la faire déborder... (normalement si vous avez tout suivi jusqu'ici et que le vernis de protection vert est pas trop endommagé, ça devrait bien se passer.)

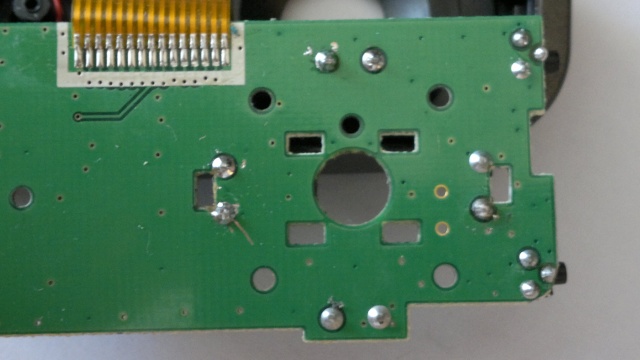

The other side:

8 - Re-montage de l’ensemble:
Bah on refais à l'envers quoi!

 Une astuce:
Pour re-positionner les 4 poussoirs en plastique+ressorts, ça peut être embêtant
j'en positionne 3, je met le 4eme coté plastique sur ses copains, et je fais gentiment levier sur le ressort pour l'insérer contre le switch
(pas facile à expliquer/comprendre, mais vous verrez une fois dessus  )

• une fois en place, on remet le carter plastique,

• la tige centrale carrée, dans le bon sens,

• on replace le tout sur la console,

• laissez mijoter...

• on re-visse,

• on remet les petits ressorts sur L1 et L2, (le petit coté le maintenant dans le poussoir, gros coté contre la touche)

• et on fais glisser la touche de haut en bas pour la remettre dans ses "rails" (L2 est la plus galère  )

• On re-clipse le fond de la console ( revissez pas de suite, mais une fois avoir tout check OK)


Le pad a retrouvé un bruit et des sensations correctes   /YES!
Il vous faudra peut-être le manipuler (on fais des ronds) afin d'assouplir le tout et remettre les p'tites pièces bien en place.

Quand tout est bon, vous pouvez revisser les 8 vis du boîtier.

Enjoy

Pof.

[zouzzz]

Merci Pof pour ce tuto, j'ai newsé : http://neogeo-x.blogspot.fr/2013/08/tuto-reparer-le-pad-de-la-handheld.html

[AbaShanti]

Super boulot Pof

[Pof]

Merci les gars

[cyberxander]

Bravo pour ce tuto \/

[davlar]

Enorme. Merci pour le tuto !

[Monsieur BISOUS]

J'espère ne pas avoir à m'y coller un jour, mais j'ai lu ton tuto avec intérêt.
Super boulot, bravo

[miki33]

Bonsoir,ton tuto est vraiment très impressionant bravo  en espérant ne jamais a avoir a démonter ma neo geo geo x

[Fei]

Ouaip bravo pour le tuto
(Idem, j'espère ne jamais avoir à ouvrir ma console, surtout que je suis une quiche en électronique...)

[MENZO]

Elle est en très bonne état cette console on peut dire qu'il en prend soin avec de belles rayures !

[cyberxander]

Elle est en très bonne état cette console on peut dire qu'il en prend soin avec de belles rayures !

On ne fait pas d'omelette sans casser des œufs... En tout cas encore merci à lui pour son précieux tuto :-)

[Pof]

Elle est en très bonne état cette console on peut dire qu'il en prend soin avec de belles rayures !

Merci, je prends ça pour un compliment
Puisque effectivement on vois bien la rayure en bas à gauche de l'écran,
mais on ne remarque pas le film de protection je j'y avais préalablement posé

ça fera d’ailleurs l'objet d'un autre tuto bientôt... j'essaie de vous préparer ça comme il faut

En tous cas, effectivement il est bon de soulever ce point... que j'avais omis dans ce tuto:
La protection de votre espace de travail  :

Un carré microfibre serait idéal je pense afin de travailler sur une surface douce...
Je m'en vais de ce pas l'éditer
