Modification d'un adaptateur micro SD en GameCard

Page 1 sur 3 1, 2, 3  Suivant

Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Modification d'un adaptateur micro SD en GameCard

Message par k4y Mer 9 Jan 2013 - 11:40

Salut,

But : faire reconnaitre une microSD à la Handheld, vous pourrez alors lancer vos roms.

J'ai utilisé un fer à souder Antex 15 W, un cutter et une pince pour couper les pistes.
Pour les fils, j'ai dénudé un vieux kit piéton nokia.
L'adaptateur SD lui est un vieux dane elec.

Ouvrir la carte avec un scalpel ou un cutter en faisant bien attention de ne pas couper les pinS de la microSD.

Modification d'un adaptateur micro SD en GameCard Neox11

Modification d'un adaptateur micro SD en GameCard 010

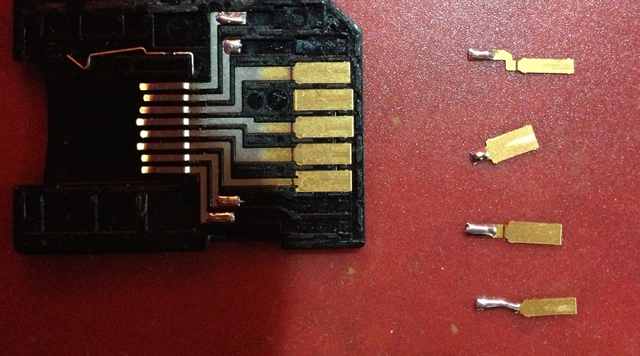

On extrait les 4 pins que l'on découpe en deux, puis on étame les extrémités.
Attention, ne surtout pas les étamer dans la carte SD sous peine de tout faire fondre.
Modification d'un adaptateur micro SD en GameCard 110

Modification d'un adaptateur micro SD en GameCard 211

Modification d'un adaptateur micro SD en GameCard 310

Pour les fils, on dénude un câble audio, en général il y a toujours deux gros fils multi brins rouge et cuivré.
Je conseille de prendre uniquement les rouges, car il sont plus pratiques pour voir si le blindage a bien été enlevé aux extrémités.

Modification d'un adaptateur micro SD en GameCard 410

On gratte ensuite le blindage de chaque coté un cutter.

Modification d'un adaptateur micro SD en GameCard 510

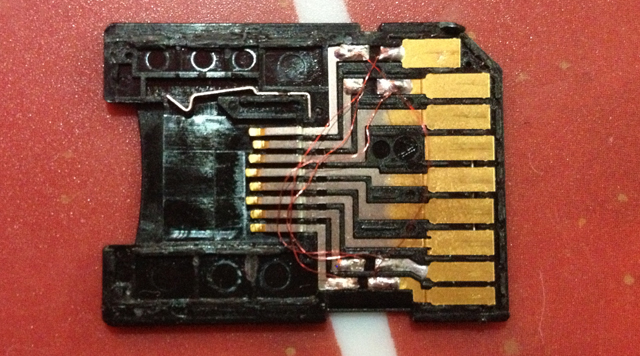

On soude l'ensemble des fils en suivant bien le schéma plus haut.

Modification d'un adaptateur micro SD en GameCard 810

Voilà pour ce qui est de la partie matérielle, maintenant pour la partie soft :

  • Formatez la micro Sd en FAT16 ou FAT32, puis la renommer en card_game
  • Créez un dossier "card_game" à la racine de votre carte.
  • Convertissez les roms, il vous faut le ConvertX Rom disponible sur le forum ici
  • Renommez la rom obtenue en "game1.fba"
  • Idem pour l'icone du jeu, il suffit de prendre un fichier .png et le renommer en "game1.png" (taille conseillée : 209x209px)
  • Créez un fichier .txt et renommez-le "game_card_configure.conf"
  • Editez le fichier "game_card_configure.conf" avec notepad et rajoutez les lignes suivantes :

    Modification d'un adaptateur micro SD en GameCard 610

    Si vous voulez rajouter plus d'un jeu, il suffit de rajouter à la suite :
    Code:
    card_game_number=2
    card_game_number=3 etc...

  • Voilà ! Glissez tous vos fichiers dans le dossier card_game et Enjoy Very Happy
    Modification d'un adaptateur micro SD en GameCard 710

    Modification d'un adaptateur micro SD en GameCard 910


[u]
k4y
k4y
Petit X
Petit X

Messages : 10
Date d'inscription : 04/01/2013

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par kibagami Mer 9 Jan 2013 - 12:32

Excellent merci beaucoup k4y pour ces explications et ce tres beau tuto Smile
kibagami
kibagami
Moyen X
Moyen X

Messages : 185
Date d'inscription : 13/11/2012
Age : 44
Localisation : Paris

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par Ripper_Bel Mer 9 Jan 2013 - 13:06

Excellent tuto ! Mais je suis totalement incapable d'en faire autant !
Ripper_Bel
Ripper_Bel
Petit X
Petit X

Messages : 75
Date d'inscription : 24/12/2012
Age : 41
Localisation : Belgique

http://www.fanboyz.be

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par tatoom92 Mer 9 Jan 2013 - 13:24

Bjr, je voulais savoir kel type de pince as tu utilisé pr couper les pistes ? merci Very Happy

_________________
Modification d'un adaptateur micro SD en GameCard Defaul13
tatoom92
tatoom92
Petit X
Petit X

Messages : 20
Date d'inscription : 07/01/2013
Localisation : Paris

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par Nitrik Mer 9 Jan 2013 - 14:58

Bravo k4y !

et merci Smile
avatar
Nitrik
Petit X
Petit X

Messages : 5
Date d'inscription : 07/12/2012
Age : 38

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par kikinini Mer 9 Jan 2013 - 15:17

Très bon tuto et très intéressant, par contre le câble que tu emplois j'ai un peu de mal à voir ce que c'est.
avatar
kikinini
Petit X
Petit X

Messages : 41
Date d'inscription : 31/10/2012

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par BJJ Mer 9 Jan 2013 - 20:00

Bonjour,

Et merci pour ce tuto fort utiles.

PS: Adaptateur PNY microSDHC n'est pas adéquat pour les soudures (couche de plastique sur les pins), quelqu'un connais un adaptateur constitué du même genre que le "dane elec".

_________________
Modification d'un adaptateur micro SD en GameCard TsunadeModification d'un adaptateur micro SD en GameCard Miu
BJJ
BJJ
Petit X
Petit X

Messages : 56
Date d'inscription : 05/01/2013

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par Fei Mer 9 Jan 2013 - 21:13

Du coup je reposte ici :
Bravo k4y ! C'est super clean Smile
Du coup je vais voir ce week-end avec mon père qui a tout le matos ^^
Fei
Fei
Géant X
Géant X

Messages : 1483
Date d'inscription : 13/12/2012
Age : 39
Localisation : 77

https://homebrews.retro-gc.fr/

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par JRbaka Jeu 10 Jan 2013 - 1:01

Je laisse tomber. 2 montages différent, jamais la carte SD n'ai reconnue, tout tester OK au multimètre, pas de cour-circuit, carte SD bien préparé.
Au final j'aurais flingué:
- 2 carte SD -> microSd
- 1 rallonge SD
- 1 SD de 512 Mo
- 3 nuits a me couche a 2h du mat (lever 7h)

J'abandonne...

Pourtant je m'était appliquer:
Modification d'un adaptateur micro SD en GameCard 20130115
JRbaka
JRbaka
Grand X
Grand X

Messages : 396
Date d'inscription : 04/12/2012
Age : 46
Localisation : Oise

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par alucard69 Jeu 10 Jan 2013 - 22:46

Bonsoir a tous,

Merci pour ce tutoriel, j'ai terminé le mien ce soir. N'étant pas particulièrement doué pour la soudure , j'ai opté pour la solution de facilité :
2 Adaptateur SD / µSD
Un morceau de nappe IDE qui trainait (8 fils suffisent)
un fer a souder + etain

Le premier adaptateur est dans la console, la nappe sort et est branchée sur le deuxième ou je connecte la µSD. Certes ce n'est pas joli (ya une verrue qui dépasse) mais une fois le jeu chargé, on peut le retirer.

A bientot pour les évolution de cette console !

Alucard
avatar
alucard69
Petit X
Petit X

Messages : 3
Date d'inscription : 09/01/2013

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par Nainain Ven 11 Jan 2013 - 10:14

Edit modération : le forum n'est pas une grosse boite à Message Privé, merci.
avatar
Nainain
Petit X
Petit X

Messages : 3
Date d'inscription : 08/01/2013

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par Didiana666 Dim 13 Jan 2013 - 17:28

Test avec l'adaptateur de marque "Platinum" livré avec leurs cartes micro-sd:

Modification d'un adaptateur micro SD en GameCard NptYO

J'ai juste du raboter un minimum le plastique (plus précisément la cale en plastique qui appuie sur les pins du coté SD) à cause des soudures pour pouvoir refermer facilement et couper le pont (pins 4-7) vu qu'il n'existait pas sur le schéma).
avatar
Didiana666
Petit X
Petit X

Messages : 49
Date d'inscription : 13/01/2013

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par RHADAMANTHE Dim 13 Jan 2013 - 17:40

Magnifique travail didianna , cest bien propre mais est ce que ton hack est fonctionnel au moins ?
RHADAMANTHE
RHADAMANTHE
Petit X
Petit X

Messages : 86
Date d'inscription : 28/12/2012
Localisation : 94

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par JRbaka Dim 13 Jan 2013 - 18:09

RHADAMANTHE a écrit:Magnifique travail didianna , cest bien propre mais est ce que ton hack est fonctionnel au moins ?

Bonne question !

Mais c'est effectivement un TRÈS beau travail !!
JRbaka
JRbaka
Grand X
Grand X

Messages : 396
Date d'inscription : 04/12/2012
Age : 46
Localisation : Oise

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par jago Dim 13 Jan 2013 - 20:28

adaptateur reussi par contre les roms ne se lancent pas (ecran noir)

j'ai les images et tout mais apres le loading rien..

aaaaah!
avatar
jago
Petit X
Petit X

Messages : 23
Date d'inscription : 13/01/2013
Age : 43
Localisation : mouscron, belgique

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par jago Dim 13 Jan 2013 - 20:35

jago a écrit:adaptateur reussi par contre les roms ne se lancent pas (ecran noir)

j'ai les images et tout mais apres le loading rien..

aaaaah!

bon et maintenant ça fonctionne mais j'ai pas d'unibios et le jeu se lance en mode mvs lol , et impossible d'ajouter du credit .. je ne comprend plus rien la!
avatar
jago
Petit X
Petit X

Messages : 23
Date d'inscription : 13/01/2013
Age : 43
Localisation : mouscron, belgique

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par zouzzz Dim 13 Jan 2013 - 20:37

T'utilise mon log ?

_________________
Nicolas et Marjolaine
zouzzz
zouzzz
Admin

Messages : 8381
Date d'inscription : 22/10/2012
Localisation : Poitiers

http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par jago Dim 13 Jan 2013 - 20:48

zouzzz a écrit:T'utilise mon log ?

oui!

j'ai essayé avec plusieurs bios ça vient peut etre de la? laquelle version il faut mettre dans le dossier rom de ton prog?

j'ai essayé avec les roms de neoragex et quelques unes de mame, il y a une preference de roms a utiliser?

merci de votre aide j'ai fait le plus dur zut et je bute la dessus!
avatar
jago
Petit X
Petit X

Messages : 23
Date d'inscription : 13/01/2013
Age : 43
Localisation : mouscron, belgique

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par JRbaka Dim 13 Jan 2013 - 21:23

Re-télécharge convertX_rom, il y a le bon bios (uni-bios) dedans.
JRbaka
JRbaka
Grand X
Grand X

Messages : 396
Date d'inscription : 04/12/2012
Age : 46
Localisation : Oise

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par jago Dim 13 Jan 2013 - 22:53

ok ça roule, le bios etait sans doute corrompu,
fonctionne au poil, super travail merci!
avatar
jago
Petit X
Petit X

Messages : 23
Date d'inscription : 13/01/2013
Age : 43
Localisation : mouscron, belgique

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par Didiana666 Lun 14 Jan 2013 - 18:40

JRbaka a écrit:
RHADAMANTHE a écrit:Magnifique travail didianna , cest bien propre mais est ce que ton hack est fonctionnel au moins ?

Bonne question !

Mais c'est effectivement un TRÈS beau travail !!

RHADAMANTHE a écrit:Magnifique travail didianna , cest bien propre mais est ce que ton hack est fonctionnel au moins ?

Merci, et oui ça fonctionne très très bien, ~8h de jeux hier Very Happy

Merci à zouzzz pour covertX Rom!

Edit: une carte de plus faite pour un copain toujours avec la même base, par contre sur celui la le dessous des pins coté SD étaient recouvert de plastique, fondu au fer à souder + un coup de cutter pour "nettoyer" et c'est ok Smile
avatar
Didiana666
Petit X
Petit X

Messages : 49
Date d'inscription : 13/01/2013

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par jeanclaudio Mar 15 Jan 2013 - 21:00

T'avais deja fait de la soudure avant Didiana666?
TU t'es lancé comme ça?
avatar
jeanclaudio
Petit X
Petit X

Messages : 38
Date d'inscription : 05/01/2013
Localisation : 92 - Nanterre

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par Didiana666 Mar 15 Jan 2013 - 21:12

oui régulièrement mais par passion et pour rendre service (mais j'ai eux quelques cours il y à bien longtemps).

Les adaptateurs SD sont clairement plus amusant à faire que l'installation des progskeet sur de la flash-nand.
avatar
Didiana666
Petit X
Petit X

Messages : 49
Date d'inscription : 13/01/2013

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par Flow Mer 16 Jan 2013 - 16:46

Modification d'un adaptateur micro SD en GameCard Photo11

Rah enfin j'ai réussi! (après 3 adaptateurs micro sd à la poubelle)
Un grand MERCI pour tout les ptits tuto et soluces des membres!

_________________
Modification d'un adaptateur micro SD en GameCard Logo10
Flow
Flow
Petit X
Petit X

Messages : 24
Date d'inscription : 14/01/2013
Age : 42
Localisation : Montreuil

http://flowstation.tumblr.com/

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par neslou Mer 16 Jan 2013 - 18:56

Petite question?
Pour vous la pinoche N°4 sur le schéma de K4Y elle est pas reliée du tout?
Pour moi, c'est la N°3 et c'est cencé etre VSS1 (la masse) et elle est en contact avec la pinoche N°6 chez moi (VSS2) bippe à l'Ohmmètre.
Quelqu'un qui a l'adpateur de fonctionnel peut il me dire si vous avez un pont entre 3 et 6 chez moi (ou entre la pin N°4 et 7 selon les schéma)
Merci par avance.


_________________
Neslou : L'essentiel, c'est vous!
Electronique / RetroGaming & RetroComputing
Site Web de Neslou
neslou
neslou
Modo X

Messages : 1768
Date d'inscription : 02/01/2013
Localisation : Lyon

http://www.neslou.com

Revenir en haut Aller en bas

Modification d'un adaptateur micro SD en GameCard Empty Re: Modification d'un adaptateur micro SD en GameCard

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
