Re: SD-hack par Steward Fu

[JRbaka]

j'ai coupé la liaison qu'il y a tre les deux pattes de l'adaptateur, celle qui relie les 2 masses sur les connecteurs

Donc tu pense que c'est la liaison qui se trouve dans l'adaptateur SD -> microSD qui fou la merde.
Pcq sinon tout mon cablage est bon, vérifier au multi metre...

[horn.c]

[xsander94]

Super

En formatant la carte SD de ninja master en fat32 est-il possible de rajouter une rom comme kof94 sans modifier la carte SD ?

lol j'ai essayé la carte est foutu

Ha bon pourquoi elle est foutue?
On ne peut pas remettre ninja master une fois enlevé?

[Masamune]

Sympa le tuto k4y, je viens de me commander une paire d'adaptateurs SD/micro SD avec leurs cartes 16Go pour tester ça =]

Merci pour votre taf !

[Raul06]

Pour moi , un adaptateur sd -> micro sd à la poubelle ...... c est franchement super chaud sans le matériel qui va bien .

Je retenterai l expérience avec la rallonge sd sd .

[bibougreg]

Super

En formatant la carte SD de ninja master en fat32 est-il possible de rajouter une rom comme kof94 sans modifier la carte SD ?

lol j'ai essayé la carte est foutu

Ha bon pourquoi elle est foutue?
On ne peut pas remettre ninja master une fois enlevé?

je pense que si, mais avec un adaptateur sd croisé

[xsander94]

bientôt on trouvera des sd card déja prête avec tous les jeux néo geo!!!!!!

C'est possible ou impossible?

[bibougreg]

carte modifié avec adaptateur micro sd a l'autre bout, FONCTIONNEL!
je suis en train de tranferer un full set neogeo pour tester ^^

50 jeux maximum sur la carte
samurai spirit 0 special unfixed et rage of the dragons tournent nikel pour info

[vladimir37]

bon bah moi encore un échec, la ngx reconnait pas ma sd les pins de l'adaptateur pour la micro sd il en a 2 qui sont relever ma micro ne les lit pas et je peux pas la redémontrer

[jeanclaudio]

J'ai un contact qui bosse depuis plusieurs jours pour nous sortir un adaptateur commercial à pas cher, mais chuuuuut.... j'en dirai pas plus pour le moment.

je me voyais deja en train de galerer avec un fer à souder pour la première fois...

Bon en attendant je m'entraine sur Real Bout....

TU pourras nous tenir au courant zouzz sur la commercialisation? t'as une idée du délai?

[zouzzz]

Bon bah j'abandonne, je viens de refaire un montage à neuf, testé mes soudures, refaire ma SD formatage complet... elle n'est pas reconnue.

[bibougreg]

Bon bah j'abandonne, je viens de refaire un montage à neuf, testé mes soudures, refaire ma SD formatage complet... elle n'est pas reconnue.

la carte qui se glisse dans la console est bien fermée? bien plate?

demain je vais aller acheter ce qui faut pour en faire un deuxième, voir si c'est un coup de bol ou pas

EDIT : full set opérationnel, toutes les roms ont été testées et tournent sans ralentissements ou bugs
si j'arrive a trouver une méthode rapide pour concevoir des adaptateurs, je pourrai peut être aider quelques membre du forum, sachant que le miens m'est revenu a 15€ de matériel

[JRbaka]

Bon bah j'abandonne, je viens de refaire un montage à neuf, testé mes soudures, refaire ma SD formatage complet... elle n'est pas reconnue.

Pareil, je laisse tomber. 2 montages différent, jamais la carte SD n'ai reconnue, tout tester OK au multimètre, pas de cour-circuit, carte SD bien préparé.
Au final j'aurais flingué:
- 2 carte SD -> microSd
- 1 rallonge SD
- 1 SD de 512 Mo
- 3 nuits a me couche a 2h du mat (lever 7h)

J'abandonne...

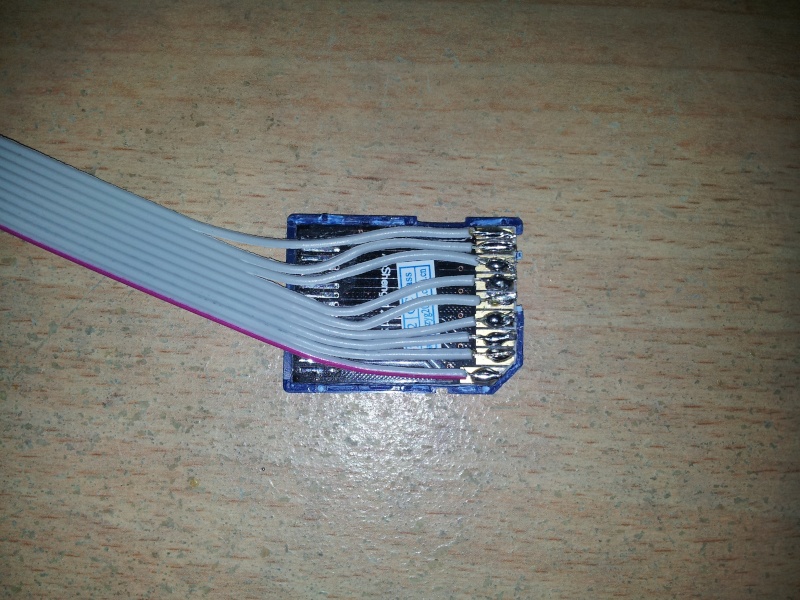

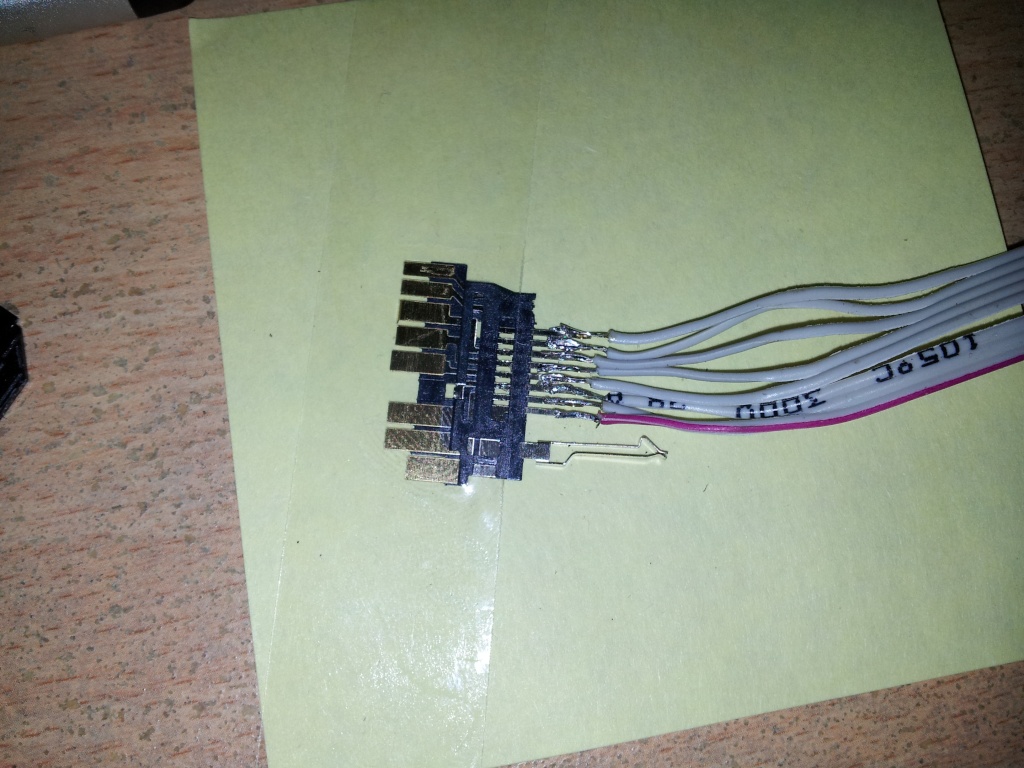

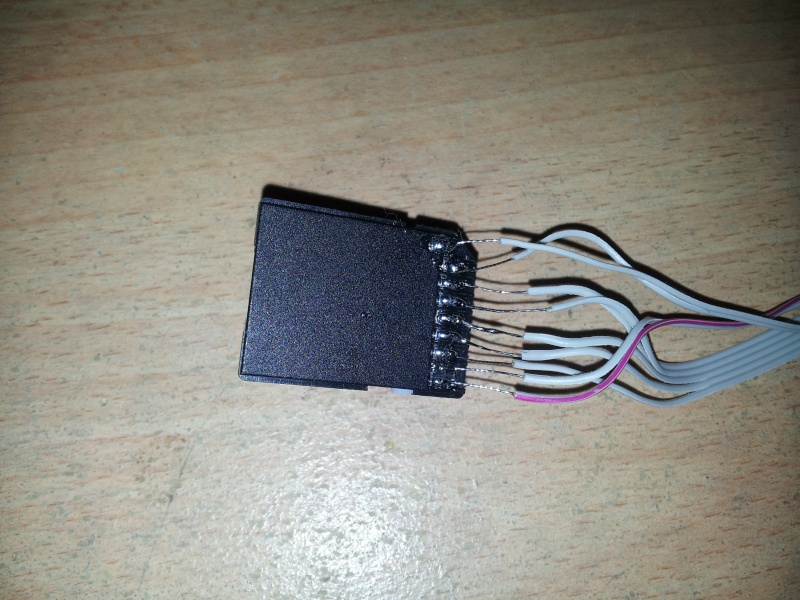

Pourtant je m'était appliquer:

[neslou]

Bon bah j'abandonne, je viens de refaire un montage à neuf, testé mes soudures, refaire ma SD formatage complet... elle n'est pas reconnue.

Pareil, je laisse tomber. 2 montages différent, jamais la carte SD n'ai reconnue, tout tester OK au multimètre, pas de cour-circuit, carte SD bien préparé.
Au final j'aurais flingué:
- 2 carte SD -> microSd
- 1 rallonge SD
- 1 SD de 512 Mo
- 3 nuits a me couche a 2h du mat (lever 7h)

J'abandonne...

Pourtant je m'était appliquer:

J'ai la même carte SD, je l'ai flinguée aussi!!!! ce n'est pas le même modèle que dans le super tuto..
Par ailleurs, on ne sait pas si certaine marque de mémoire marche mieux que d'autres ou non niveau compatibilité...
Dès fois, sans faire de bidouillage (croisement) certaines cartes SD sont capricieuse alors on sait jamais ça ne vient peut être même pas de ton montage mais du matos?

>>> bibougreg, quand tu dis full set complet testé et fonctionnel? tu entends quoi par là? Tu as mis les roms dans la microSD interne de ta Neo-Geo X (comme tu es en firmware 337) ou alors les roms sont logées dans la MicroSD de ta SD Card nouvellement soudée?

Allez, je vais me coucher et encore bravo a tous... moi j'en suis toujours a me former sur la partie hardware

[bibougreg]

Pourtant je m'était appliquer:

J'ai la même carte SD, je l'ai flinguée aussi!!!! ce n'est pas le même modèle que dans le super tuto..
Par ailleurs, on ne sait pas si certaine marque de mémoire marche mieux que d'autres ou non niveau compatibilité...
Dès fois, sans faire de bidouillage (croisement) certaines cartes SD sont capricieuse alors on sait jamais ça ne vient peut être même pas de ton montage mais du matos?

pour moi ton câblage a des défauts, je m'explique:
1-tes câbles sont trop dénudés, plus tu dénude, plus tu risque le court circuit quand tu vas refermer ton adaptateur, car tes fils vont bouger a l’intérieur lors de la manipulation ou de l'insertion, perso j'ai dénudé de 1 mm MAXIMUM
2-ne sépare pas la brin de ta nappe, pour les même raisons qu au dessus, coté adaptateur console, les fils ne sont pas séparés a l’intérieur, ils n'ont absolument aucune marge de manœuvre.
3-ce qui est essentiel a comprendre, c'est que quand vous allez insérer votre adaptateur dans la console, il ne doit pas résister plus que la sd de ninja master. si vous sentez même un légère résistance, c'est que ce n'est pas bon
4-toutes les pattes doivent être câblées (je dis ça par rapport a ta photo car il en manque une et que sans celle la...marchera pas...)

-le câblage demande beaucoup de minutie, tout doit se faire au poil près si vous voulez que ça fonctionne.
mes cartes sd ont été formatées en FAT et FAT32, les deux fonctionnent
-la protection contre l’écriture des cartes n a aucune influence, pour le coté qui va dans la console, j'ai même viré le petit bout de plastique qui permet de locker ou délocker la carte, c'est pour dire!
-toute les cartes sd fonctionnent visiblement, je viens de tester mes 4 de 3 marques différentes, elles fonctionnent.
-vérifiez et revérifiez vos câblages! on soude sur des pattes très serrée, le moindre écart peut déplacer une patte en un rien de temps!!
-étamez tout vos fils et vos sites de soudures très légèrement, v os soudures doivent être rapides et efficaces!

[quote="neslou"]

>>> bibougreg, quand tu dis full set complet testé et fonctionnel? tu entends quoi par là? Tu as mis les roms dans la microSD interne de ta Neo-Geo X (comme tu es en firmware 337) ou alors les roms sont logées dans la MicroSD de ta SD Card nouvellement soudée?

j'ai mis le full set sur 3 micro sd différentes car il ne peut pas y avoir plus de 50 jeux par cartes.
la manip a été faite hier via l'adaptateur pour le lecteur "externe" de la console.

[quote="neslou"]

Allez, je vais me coucher et encore bravo a tous... moi j'en suis toujours a me former sur la partie hardware

ne perdez pas patience, j'ai passé près de 3 semaines dessus tout les soirs avant d'y arriver, oubliez la programmation de la carte sd, le tuto est très simple et fonctionnel, dite vous que c'est uniquement matériel!
pour moi la cause était que la carte que j'insérais dans la console n'était pas parfaitement plate quand je la refermais!.
comme dit plus haut, je vais essayer d'en refaire un aujourd'hui, je dois recevoir un adaptateur de chez amazon, je ferai un tuto a mon tour étape par étape pour essayer de vous aider a mon tour un maximum!

[RHADAMANTHE]

Ah d accord donc cest 50 jeux max par carte , donc peut importe la memoire de la carte vu la taille d un jeux je suppose qu une carte sd de 4 giga suffit amplement.
De meme est ce que la norme SD HC affecte quelque chose de special ?

[Masamune]

Bonne question ça. Pour ma part j'ai commandé des SDHC 16Go class10, j'espère que ça passera ^^.

[bibougreg]

non, pas de soucis, deux des miennes sont des SDHC

[Masamune]

Héhé excellent :]
Dommage pour la limite des 50 jeux par contre (enfin bon c'est vrai qu'après si on devait défiler 200 jeux au stick a raison d'un jeu par seconde, ça serait pas la joie non plus).

A priori je les reçoit d'ici 2-3 jours, je vous tiendrais au courant.
Merci pour les réponses rapides & concises en tout cas

[JRbaka]

pour moi ton câblage a des défauts, je m'explique:
1-tes câbles sont trop dénudés, plus tu dénude, plus tu risque le court circuit quand tu vas refermer ton adaptateur, car tes fils vont bouger a l’intérieur lors de la manipulation ou de l'insertion, perso j'ai dénudé de 1 mm MAXIMUM
2-ne sépare pas la brin de ta nappe, pour les même raisons qu au dessus, coté adaptateur console, les fils ne sont pas séparés a l’intérieur, ils n'ont absolument aucune marge de manœuvre.
3-ce qui est essentiel a comprendre, c'est que quand vous allez insérer votre adaptateur dans la console, il ne doit pas résister plus que la sd de ninja master. si vous sentez même un légère résistance, c'est que ce n'est pas bon
4-toutes les pattes doivent être câblées (je dis ça par rapport a ta photo car il en manque une et que sans celle la...marchera pas...)

Merci bibougreg pour tes remarques, pour moi tu est presque un héros d'y être arrivé
1- C'est vrai que mes fils sont assez dénudé mais en aillant testé au multimètre avant et après fermeture du boitier je peut te certifier qu'il n'y avait aucun cour-circuit.
3- Le boitier ferme nickel comme une SD classique.
4- Pour la broche numéro 4, j'ai flinguer 2 cartes en voulant l'isolé de la numéro 7 mais honnêtement je pense qu'elle ne sert a rien car quoi qu'il arrive, une fois arrivé a la microSD c'est cette broche qui disparait. C'est plus clair en regardant ces 2 schémas:




Ceci dit je reste toujours preneur d'une méthode qui me permettrait d'enfin y arrivé, pcq là ...

[bibougreg]

@Jrbaka: malheureusement il est impossible de vérifier les connectiques une fois la carte insérée dans la console, et vu que c'est aussi la qu'elle est soumise a diverses "pressions" et faire se toucher des fils ,c'est a ce moment la que ca peut "cout-circuiter"
ce que tu peux faire, c'est une fois tes test fait et que tu as vu que tout été bon, verse du vernis sur tes soudures pour une isolation complete et laisser secher. refais ton test apres, ca peut te sauver la mise

une vidéo (en cours d'upload) du résultat final sur ma tv:

[JRbaka]

@Jrbaka: malheureusement il est impossible de vérifier les connectiques une fois la carte insérée dans la console, et vu que c'est aussi la qu'elle est soumise a diverses "pressions" et faire se toucher des fils ,c'est a ce moment la que ca peut "cout-circuiter"
ce que tu peux faire, c'est une fois tes test fait et que tu as vu que tout été bon, verse du vernis sur tes soudures pour une isolation complete et laisser secher. refais ton test apres, ca peut te sauver la mise

Si, j'ai pu vérifier une fois le boitier fermer. Il suffis de metre un coup de ohmetre entre chacune des broche, a l'extérieure.

Pas mal le coup du vernis

Tu confirme ma théorie pour la broche numéro 4 ?

[zouzzz]

Bon bah j'abandonne, je viens de refaire un montage à neuf, testé mes soudures, refaire ma SD formatage complet... elle n'est pas reconnue.

la carte qui se glisse dans la console est bien fermée? bien plate?

J'ai tenté sur 2 rallonges, je ne touche pas à la partie entrante dans la X, donc oui bien plate.

Je laisse tomber la manip pour le moment et je vais suivre si des personnes en mettent en vente.

[bibougreg]

pour la broche numéro 4, je pense qu'elle est utile car les fait un contact masse au niveau de la console, qui, selon programmation peut autoriser le fonctionnement vu qu'elle est reliée a une autre masse (sinon, une seule aurait été suffisante, ils l'aurait supprimé d'entrée si elle n'avait pas été utile (pourquoi s’embêter a faire un pont la dessus sinon

[fredsaag]

Vous me fascinez avec vos hack DIY.
Vous croyez qu'on peut espérer un R4 pour la X un de ces jours ?
Ça serait plus accessible. Moi qui n'ai jamais touché un fer à souder de ma vie je me voit mal bricoler autant pour mettre d'autres jeux...
