Salut,

Voici un tutoriel vous expliquant comment créer un adaptateur kick harness CPS2/3 vers kick harness Midway (KI, KI2, MK2...).
Ce dernier permet de relier vos CPS2/3 à vos boutons pieds sans déconnecter kick harness Midway.

Ce dont vous aurez besoin :

  • 7 fils de longueur voulue (15 cm dans mon cas)
  • un connecteur femelle pour CPS2, disponible ici : otakus-store
  • un connecteur mâle pour Midway S015, disponible ici : gotronic
    Tuto : Adaptateur CPS2/3 vers KH Midway B10


  • 8 cosses, disponibles ici : otakus-store
    Tuto : Adaptateur CPS2/3 vers KH Midway Imag0927


  • du chatterton isolant


Les outils nécessaires  :

  • un fer à souder basse puissance : 15 w dans mon cas
  • de l'étain
  • un petite pince pour sertir
  • un multimètre


Schéma de connexion :
Ci-dessous le schéma a réaliser.

Tuto : Adaptateur CPS2/3 vers KH Midway Sans_t13

Note : les 2 masses du connecteur CPS2, en noir, vont au même point sur le connecteur Midawy.

Soudure  :
Soudez les différents fils au connecteur Midway puis testez la continuité au multimètre.

Tuto : Adaptateur CPS2/3 vers KH Midway Imag0930

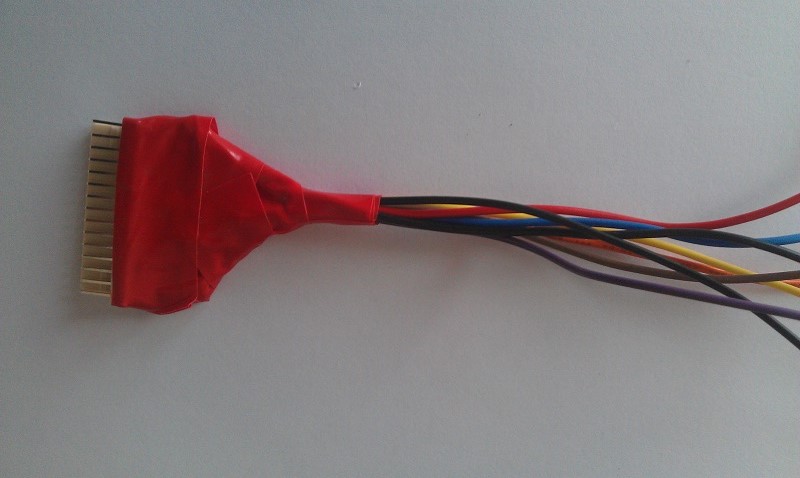

Protégez le tout avec du chatterton.

Tuto : Adaptateur CPS2/3 vers KH Midway Imag0931


Montage  :

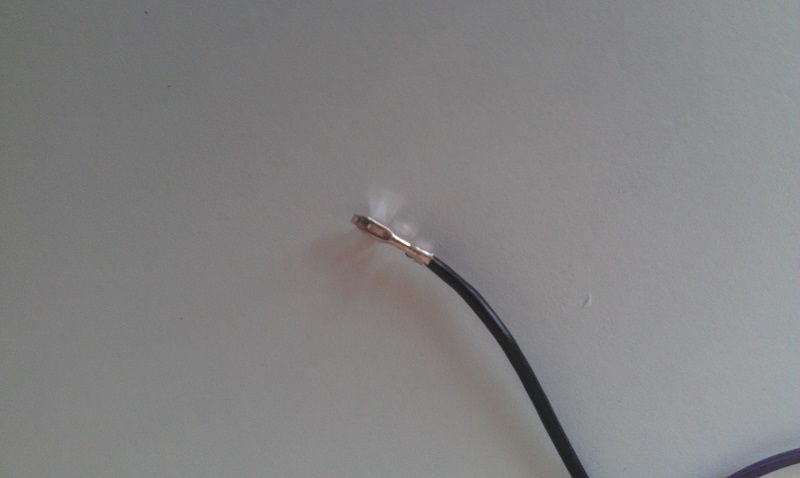

Sertissez les embouts aux extrémités des fils.

Tuto : Adaptateur CPS2/3 vers KH Midway Imag0932

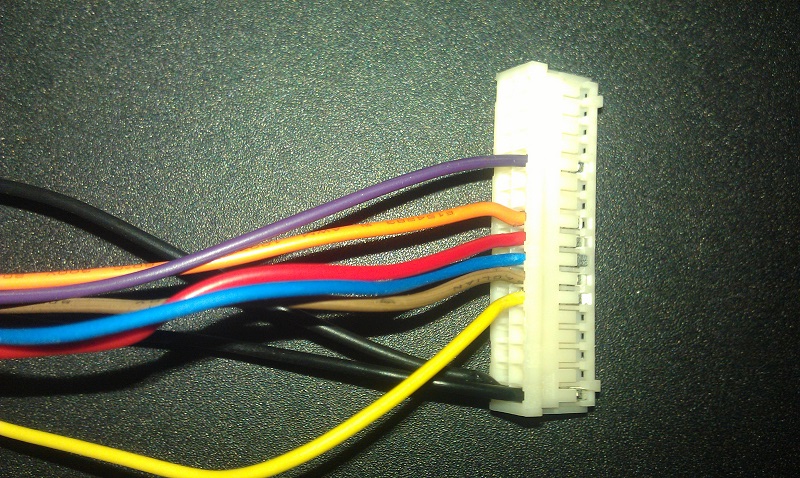

Montez les fils sertis dans l'adaptateur CPS2/3.

Tuto : Adaptateur CPS2/3 vers KH Midway Imag0933

Testez la continuité au multimètre.

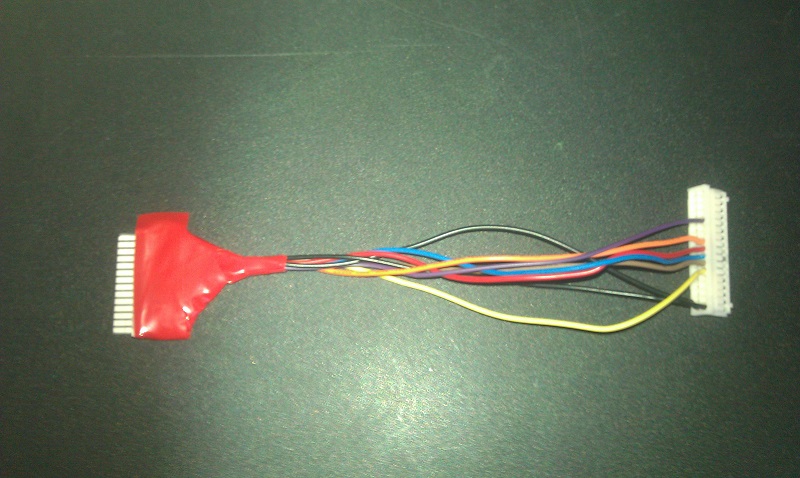

Voilà votre câble est fini.

Tuto : Adaptateur CPS2/3 vers KH Midway Imag0934
